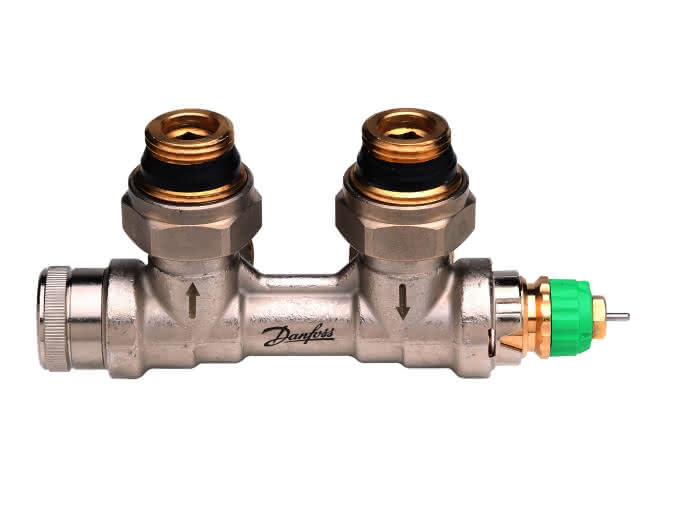

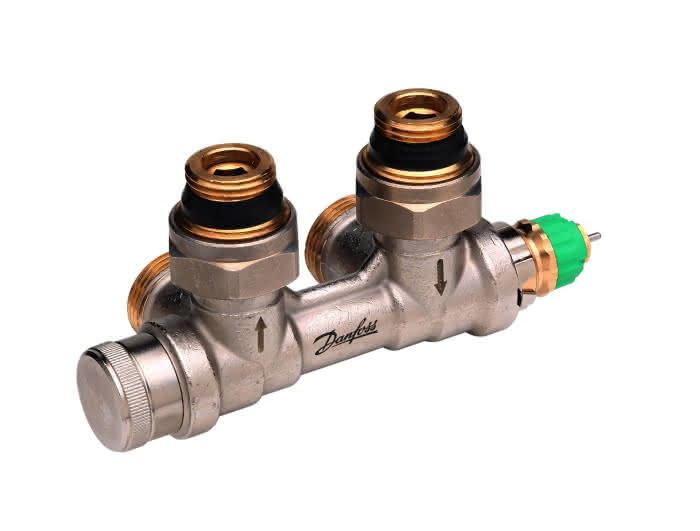

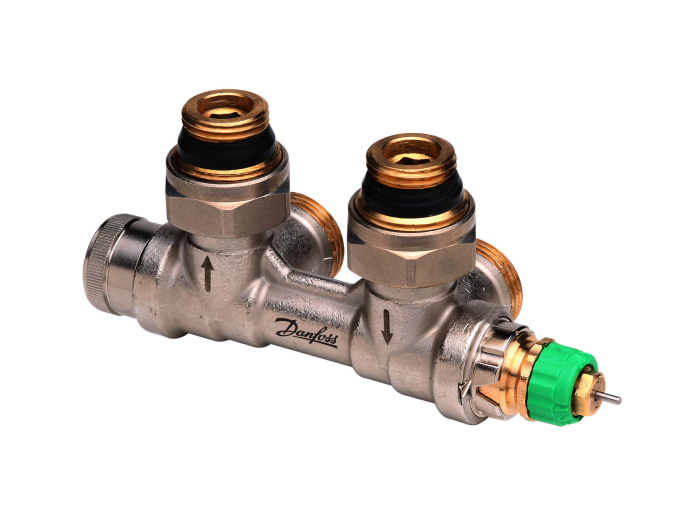

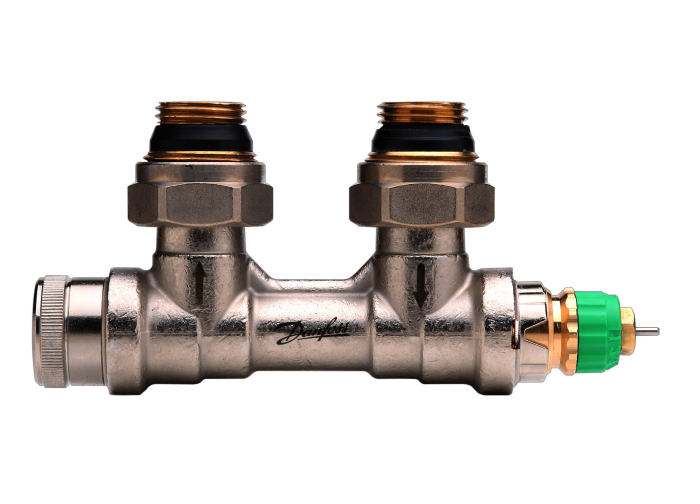

Danfoss dyn, VHS-DV Fühler rechts Eck, Ventileinsatz im RL für HK mit 1/2"

Artikelnummer

99901636465

Werksnummer

013G7916

Bestell-Code

DF013G7916

Montagezeit (Bürgerle)

10 Min

Zolltarifnummer

84818031

Danfoss dyn. VHS-DV Fühler rechts Eck, Ventileinsatz im RL für HK mit 1/2"

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?

Ausgabe

1 Stück

Beschreibung

Allgemein

Vermarktungstext

Verwendungshinweis

Danfoss dyn. VHS-DV Fühler rechts
Eck, Ventileinsatz im RL für HK mit 1/2
Druckunabhängige
Universalanschlussarmatur VHS-DV
für Ventilheizkörper in Zweirohr-Anlagen

mit eingebauter Membrane -
Differenzdruckregler und integriertem,
voreinstellbaren Ventil für konstante Wassermengen am Heizkörper.
Incl. selbstdichtendem Anschlussstück Verschraubung aus Messing,
vorbereitet für Klemmverbindung,
absperrbar und je nach Ausführung entleerbar.
Stopfbuchse unter Anlagendruck ohne Spezialwerkzeug auswechselbar,
mit grüner Bauschutzkappe,
Pumpenoptimierung durch Differenzdruckmessung am VHS-DV

Achsabstand: 50 + 1,5 mm
max. Betriebsdruck: 10 bar
max. Differenzdruck: 0,6 bar
min. Differenzdruck: 0,1 bar
max. Vorlauftemperatur: 95 C

Anschluss Anlage: G 3/4 A
Anschluss Heizkörper: R 1/2
Bauform: Eck
Fühleranordnung: rechts
Ventileinsatz im Rücklauf
Oberfläche: matt vernickelt
Einstellbereich: 10 bis 135 l/h

Fabrikat: Danfoss
Typ: VHS-DV
Bestell-Nr.: ---

Druckunabhängige Universalanschlussarmatur Typ VHS-DV

Das VHS-DV ist die ideale Anschlussarmatur für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper mit Anschlussabstand von 50 mm zwischen Vor- und Rücklauf. Dieses schnell und einfach zu installierende Regelventil kann mit den-Standardthermostaten von Danfoss kombiniert werden.

Das VHS-DV ist eine druckunabhängige Universalanschlussarmaturl für den Einsatz in ZweirohrHeizungssystemen. Es eignet sich für alle thermostatischen Fühlerelemente mit einem Danfoss RA-Anschluss.

Die dynamischen VHS-DV-Ventile sind mit einer Durchussregelvorrichtung zur Voreinstellung des maximalen Volumenstroms ausgestattet. Die Ventile sind mit einem maximalen Volumenstrom von 10 bis 135 l/h erhältlich.

Mit dem Danfoss DeltaP-Messgerät können Inbetriebnahme und Pumpenoptimierung schnell und e zient durchgeführt werden.

Das VHS-DV ist mit einem integrierten Di erenzdruckregler ausgestattet, der den Di erenzdruck auf einem Wert von 0,1 bar stabilisiert und dadurch den Volumenstrom konstant hält.

Das VHS-DV wird mit einer Bau-Schutzkappe geliefert, die zur manuellen Regulierung während der Bauphase genutzt werden kann. Die Schutzkappe darf nicht als manuelle Absperrvorrichtung verwendet werden. Dafür sollte ein Spezialhandversteller (Bestell-Nr. 013G5002) verwendet werden.

Zur Di erenzierung von anderen Ventilkörpern der Danfoss RA-Reihe sind Schutzkappe und Voreinstellring beim VHS-DV grün.

VHS-DV-Ventilgehäuse bestehen aus Messing und sind in vernickelter Ausführung lieferbar.

Der Druckstift in der Stopfbuchse ist aus Chromstahl und sitzt in einem geschmierten O-Ring. Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden.

Bei Verwendung eines Wasseraufbereitungs systems ist es besonders wichtig, dass die Dosierungsanweisungen des Herstellers strengstens ein gehalten werden. Gemische mit Mineralöl sollten vermieden werden.

Zur Vermeidung von Steinbildung und Korrosion muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen.

Passende Kunststo abdeckung sind in Weiß (RAL 9016) oder in Chrom erhältlich.
