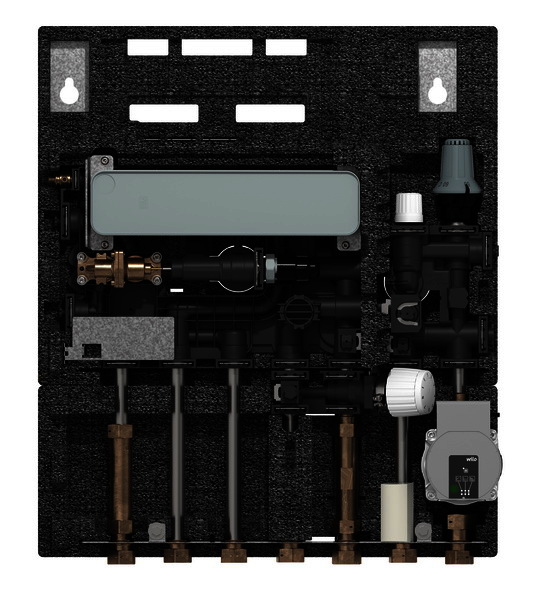

Danfoss Wohnungsstation EvoFlat 4,0 M2 E für Fußbodenheizung, 10 bar, 95C

Artikelnummer

99902641425

Werksnummer

183B2501

Bestell-Code

DF183B2501

Montagezeit (Bürgerle)

1 Std 31 Min

Zolltarifnummer

84195080

Danfoss Wohnungsstation EvoFlat 4,0 M2 E für Fußbodenheizung, 10 bar, 95C, Edelst

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?

Ausgabe

1 Stück

Beschreibung

Allgemein

Vermarktungstext

Verwendungshinweis

Danfoss Wohnungsstation EvoFlat 4.0 M2 E für direkte Beheizung mit integriertem Frischwassersystem zur
Trinkwassererwärmung im Durchfluss für Wohnungen mit Fußbodenheizung in
Mehrfamilienhäusern.

Technische Parameter:
Nenndruck (prim./sek.): PN 10/PN 10
Max. Vorlauftemperatur: 95 C
Statischer Druck (kW): Pmin = 1,5 bar
Lot (Warmeubertrager): Edelstahl
Gewicht ohne
Abdeckhaube: 9,2 - 10,8 kg
Wärmedämmung: EPP L 0,039
Spannungsversorgung: 230 V AC
Abmessungen ohne Zirkulation
einschl. Wärmedämmung (mm):
Mit Anschlüssen: H 613 x B 530 x T 150
Anschlussgrößen:
FW, HE, PWC, PWH: G 3/4 (Innengewinde)

Hersteller: Danfoss
Bestellnummer: ---

EvoFlat 4.0 M
Trinkwassererwärmung und Flächenheizung mit Mischkreis
Anwendung

Die Danfoss EvoFlat 4.0 M Wonungsstation eignet sich besonders für Mehrfamilienhäuser mit zentraler Wärmeerzeugung oder Fernwärme.

Die innovative Einheit setzt neue Maßstäbe. Sie besteht aus Funktionsblöcken, die aus einem speziell verstärktem PPS-Verbundwerkstoff hergestellt sind. Das macht die Station extem leicht und begrenzt die interne Wärmeemission. Die glatte Oberfläche reduziert deutlich die Risiken von Ablagerungen und Verschmutzungen.

Alle Komponenten sind mit neu gestalteten KlickVerbindungen montiert. Im Vergleich zu herkömmlichen Stationen mit Rohren und Schraubverbindungen erfordert diese neue Verbindungstecknik während der Montage und Inbetriebnahme kein Nachziehen.

Versorgungsseite

Die Wohnungsstation ist mit zwei Differenz druckreglern und einem zentralen Schmutz fänger ausgestattet.

Ein Sommerbypass hält die Versorgunglei tung während des Stillstandes warm. Dies gewährleistet im Sommer eine schnelle Reaktionszeit der Trinkwassererwärmung. Der Bypass wird thermostatisch geregelt.

Verbraucher

Die Wohnungssstation versorgt die Fußbodenheizung der Wohneinheit mit einer ge regelten Vorlauftemperatur, einstellbar von 15 °C bis 50 °C. Der eingebaute Temperatur regler und der integrierte Differenzdruckregler schaffen optimale Betriebsbedingun gen für die Heizung.

Ein Sicherheitsthermostat schließt bei 55 °C den Durchfluss über einen thermischen Stellantrieb. Die hocheffiziente Umwälz pumpe sorgt für die Wärmever teilung in den angeschlossenen Heizkreisen.

Der Badheizkörper kann über ein optionales Hochtemperaturanschluss-Set verbunden werden.

Warmwasser

Für die Abdeckung aller Anforderungen von 37 kW bis 70 kW stehen vier Wärmetauscher-Größen zur Verfügung. Die Evoflat 4.0 M ist mit einem intelligenten Regler ausgestattet, der in Abhängigkeit der Warmwasser-temperatur und Zapfmenge den versorgungsseitigen Durchfluss regelt. Die Station verfügt über einen integrierten Differenzdruckregler auf der Versorgungs seite der Trinkwasser-erwärmung. Somit ist kein hydraulischer Abgleich der Station notwendig.

Im Bedarfsfall ist es möglich die Station mit einem WW-Zirkulationsset zu erweitern.

Funktionen und Vorzüge

Geringes Gewicht

Einfache Installation, Wartung und Bedienung

Langlebiger Verbundwerkstoff

Minimaler Platzbedarf

Minimale Wärmeverluste durch EPP-Dämmhaube

Mit Passstück für den Einbau eines Wärmezählers

Mit Passstück für den Einbau eines Kaltwasseerzählers

Kompatibel mit verschiedenen Wärmequellen (Wärmepumpe, Fernwärme, Biomasse,...)
