Danfoss Ventilgehäuse RA-UN 10 R 3/8, Eck,matt vern., 013G3001
Artikelnummer
55111488695
Werksnummer
013G3001
Bestell-Code
DF013G3001
Montagezeit (Bürgerle)
12 Min
Zolltarifnummer
84818031

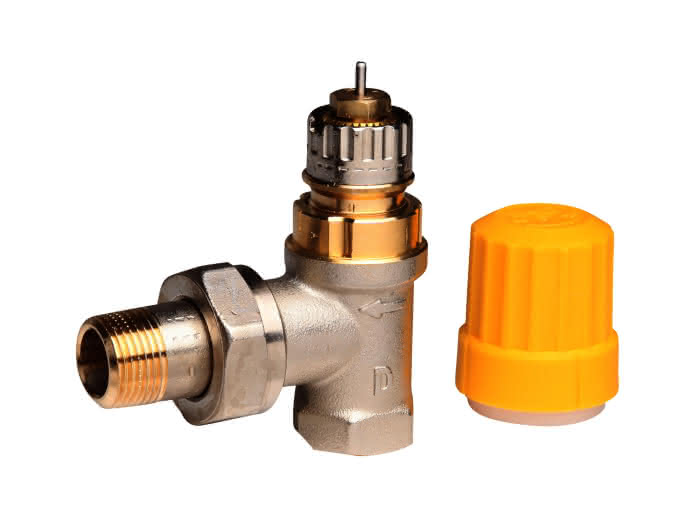

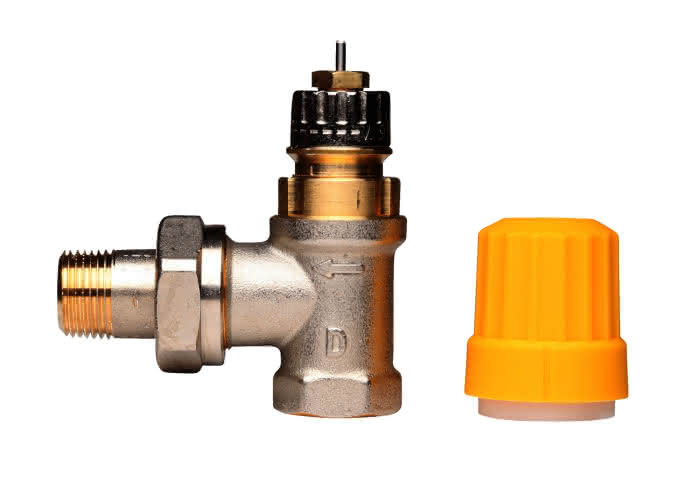

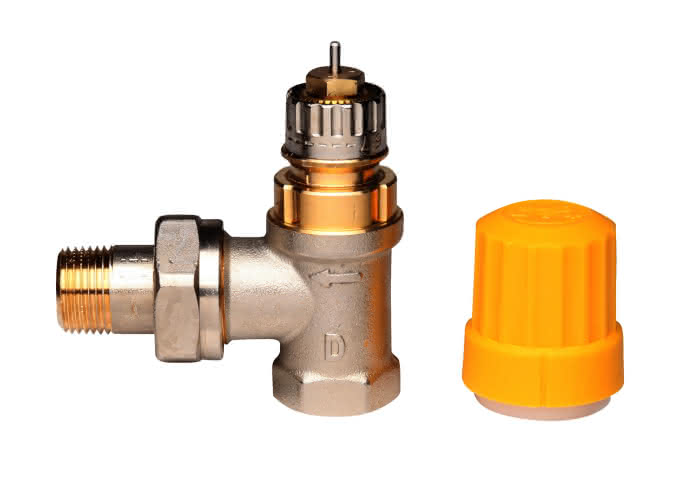

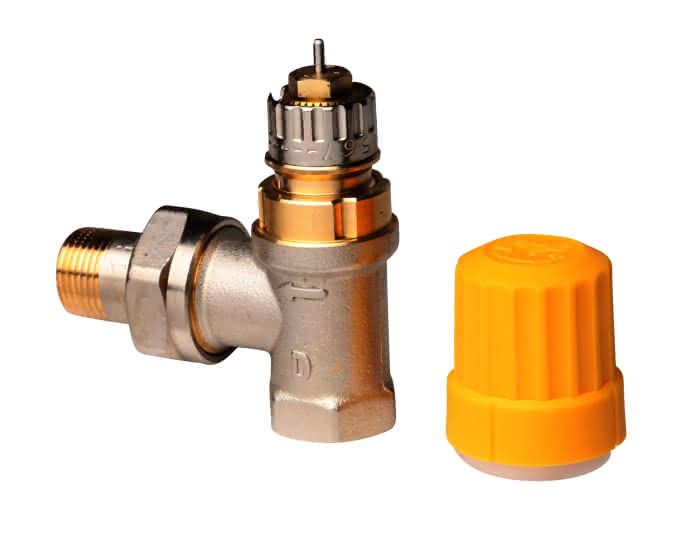

Danfoss Ventilgehäuse RA-UN 10 R 3/8, Eck, matt vernickelt
Beschreibung
Danfoss Ventilgehäuse mit Feinstvoreinstellung durch Kulisse und optischer Einstellkontrolle, Messmöglichkeit des Differenzdruckes
Gehäuse aus Messing MS58,
O-Ring-Stopfbuchse ohne Anlagenentleerung auswechselbar
Bauschutzkappe mit gelber Stellschraube
max. Betriebsdruck: 10 bar
max. Differenzdruck: 0,6 bar
max. Vorlauftemp.: 120 C
Ventilgehäuse: R 3/8 Eck
Oberfläche: matt vernickelt
Kvs-Wert mit Stellantrieb: 0,02-0,57
Kv-Wert bei AP Bereich 1/2K mit RA 0,31/0,48
Fabrikat: Danfoss
Typ: RA-UN 10
Bestell-Nr.: ---
Gehäuse aus Messing MS58,
O-Ring-Stopfbuchse ohne Anlagenentleerung auswechselbar
Bauschutzkappe mit gelber Stellschraube
max. Betriebsdruck: 10 bar
max. Differenzdruck: 0,6 bar
max. Vorlauftemp.: 120 C
Ventilgehäuse: R 3/8 Eck
Oberfläche: matt vernickelt
Kvs-Wert mit Stellantrieb: 0,02-0,57
Kv-Wert bei AP Bereich 1/2K mit RA 0,31/0,48
Fabrikat: Danfoss
Typ: RA-UN 10
Bestell-Nr.: ---
Voreinstellbare Ventilgehäuse Typ RA-UN
für Anlagen mit hoher Temperaturspreizung
für Anlagen mit hoher Temperaturspreizung
RA-UN-Ventilkörper können mit allen Arten von gasgefüllten Thermostatsensoren der folgenden Typen verwendet werden: Danfoss Aveo®, Aero®; üssigkeitsgefüllt unter Typ Danfoss React, Redia®, Regus® und mit thermischen Stellantrieben Typ TWA.
RA-UN Ventilgehäuse mit Feinstvoreinstellung sind vornehmlich zum Einsatz in direkt gefahrenen Fernwärmeanlagen geeignet. Die hohe Temperaturspreizung zwischen Vor- und Rücklauf erfordert in diesen Anlagen sehr kleine Wassermengen.
In Kombination mit Danfoss Fühlerelementen sind RA-UN Ventile geeignet für Planungen nach DIN V 4701/10 und AP-Bereich = 1K (EnEV).
Die Voreinstellung ermöglicht die von den Fernwärmebetreibern geforderte genaue Begrenzung der Wassermenge.
instellbereiche: kv = 0,02 - 0,48 m3/h. RA-UN wird im Vorlauf montiert.
Um andere Ventilkörper der RA-Ventilserie unterscheiden zu können, ist die Schutzkappe gelb.Die Abmessungen entsprechen der HD 1215-2.
Die O-Ring Stopfbuchse des Ventils kann unter Druck ausgewechselt werden.
Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Größe Heizkörperanschluss
3/8" (10)
Form
rechtwinklig
Abmessung thermostatisches Regelelement
Klick 22
Bedienung
Thermostatisch mit Knopf
Höhe
90 mm
Oberfläche
vernickelt
Ausführung
Schlussstück/ Innengewinde
Für Zweirohrsystem geeignet
Ja
Vorab einstellbar
Ja
Strömungsrichtung entgegengesetzt
Nein
Mit Staubkappe
Ja
Voreinstellung
Ohne Schlagdämpfer
Für Einrohrsystem geeignet
Nein
Thermostatische Vorbereitung
Ja
Kvs-Wert
0,57
Mit Quetschset
Nein
Mit gebogenem Schlussstück
Nein
Farbe des Knopfes
weiß
KV-2-Wert
0,48
Automatische Ablaufsteuerung
Nein
Max. Durchsatzkapazität (min. 10 kPa)
6 l/h
Max. Durchsatzkapazität (min. 15 kPa)
8 l/h
Verkürzte Baulänge
Nein
KV-Wert
0,02
Serie
RA-UN
