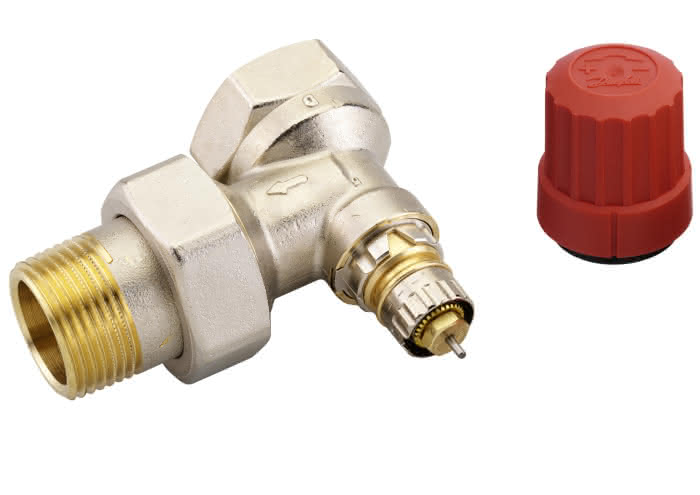

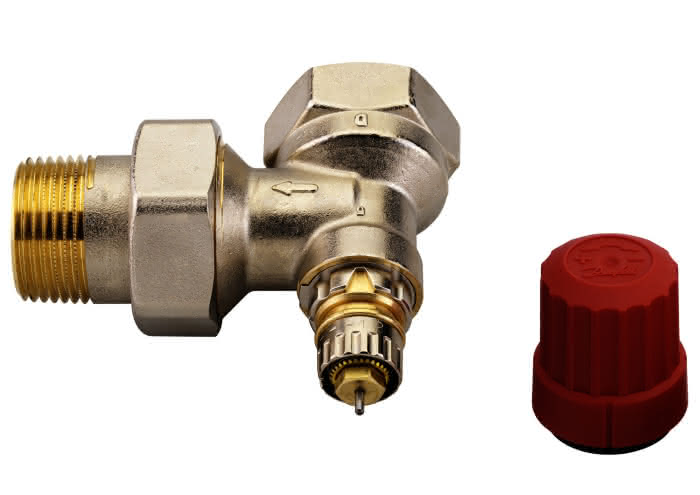

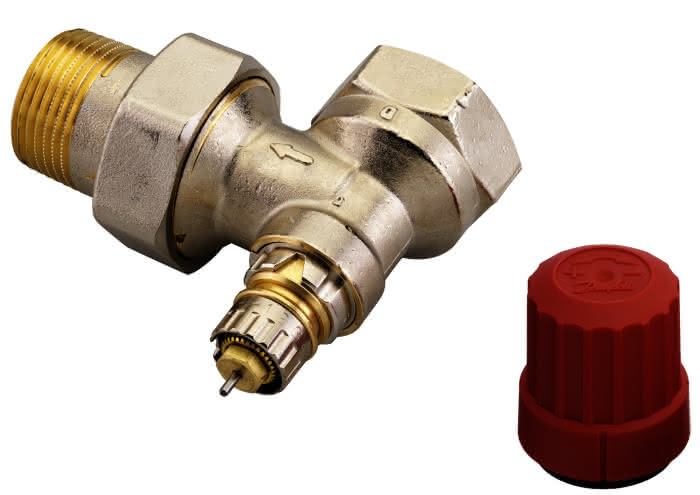

Danfoss Ventilgehäuse RA-N 1" Eck 13G 0037
Artikelnummer
55001151400
Werksnummer
013G0037
Bestell-Code
DFV25E
Montagezeit (Bürgerle)
25 Min
Zolltarifnummer
84818039
Danfoss Ventilgehäuse RA-N 25 R 1/1, Eck, matt vernickelt
Beschreibung
Danfoss Ventilgehäuse mit Voreinstellung Gemäß DIN EN 215 CEN Zulassung mit Voreinstellung durch Kulisse und optische Einstellkontrolle
Messmöglichkeit des Differenzdruckes
Gehäuse aus Messing MS 58
O-Ring-Stopfbuchse ohne Anlagen-entleerung auswechselbar
Bauschutzkappe mit roter Stellschraube
max. Betriebsdruck: 10 bar
max. Differenzdruck: 0,6 bar
max. Vorlauftemp.: 120 C
Ventilgehäuse: R 1 Eck
Oberfläche: vernickelt
Kvs-Wert (m3/h) mit Stellantrieb: 0,10-1,40
Kv-Wert (m3/h) bei AP Bereich 1/2K
mit RA-Fühler: 0,59/1,04
Fabrikat: Danfoss
Typ: RA-N 25
Bestell-Nr.: ---
Messmöglichkeit des Differenzdruckes
Gehäuse aus Messing MS 58
O-Ring-Stopfbuchse ohne Anlagen-entleerung auswechselbar
Bauschutzkappe mit roter Stellschraube
max. Betriebsdruck: 10 bar
max. Differenzdruck: 0,6 bar
max. Vorlauftemp.: 120 C
Ventilgehäuse: R 1 Eck
Oberfläche: vernickelt
Kvs-Wert (m3/h) mit Stellantrieb: 0,10-1,40
Kv-Wert (m3/h) bei AP Bereich 1/2K
mit RA-Fühler: 0,59/1,04
Fabrikat: Danfoss
Typ: RA-N 25
Bestell-Nr.: ---
VoreinstellbareVentilgehäuse Typ RA-N
Voreinstellbare Ventilgehäuse RA-N sind zum Einsatz in Zweirohr-Pumpenwarmwasseranlagen geeignet.
RA-N Ventilgehäuse sind in DN 10, 15, 20 und 25 in vernickelter Ausführung, als RA-NCX in DN 15 zusätzlich in verchromter Ausführung lieferbar.
RA-N passen zu Danfoss Fühlerelementen RA 2000, RA PLUS und RAW sowie den Designfühlern RAX aus der X-tra Collection und den thermischen Stellantrieben TWA. RA-NCX in verchromter Ausführung lassen sich ebenfalls mit den Designfühlern RAX kombinieren.
Die technischen Daten für alle Ventilgehäuse in Kombination mit Danfoss RA 2000 und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215.
In Kombination mit Danfoss Fühlerelementen sind RA-N Ventile geeignet für Planungen nach DIN V 4701/10 und AP-Bereich = 1K (EnEV).
Die O-Ring Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden.
Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Größe Heizkörperanschluss
1" (25)
Form
rechtwinklig
Abmessung thermostatisches Regelelement
Klick 22
Bedienung
Thermostatisch mit Knopf
Höhe
47 mm
Oberfläche
vernickelt
Ausführung
Schlussstück/ Innengewinde
Für Zweirohrsystem geeignet
Ja
Vorab einstellbar
Ja
Strömungsrichtung entgegengesetzt
Nein
Mit Staubkappe
Ja
Voreinstellung
Ohne Schlagdämpfer
Für Einrohrsystem geeignet
Nein
Thermostatische Vorbereitung
Ja
Kvs-Wert
1,4
Mit Quetschset
Nein
Mit gebogenem Schlussstück
Nein
Farbe des Knopfes
weiß
KV-2-Wert
1,04
Automatische Ablaufsteuerung
Nein
Max. Durchsatzkapazität (min. 10 kPa)
32 l/h
Max. Durchsatzkapazität (min. 15 kPa)
39 l/h
Verkürzte Baulänge
Nein
KV-Wert
0,1
Serie
RA-N
