Danfoss Strangregulier-u.Messvent.MSV-F2 50,Flansch, mit Messnippel,003Z1061
Artikelnummer
55111499243
Werksnummer
003Z1061
Bestell-Code
DF003Z1061
Zolltarifnummer
84818059

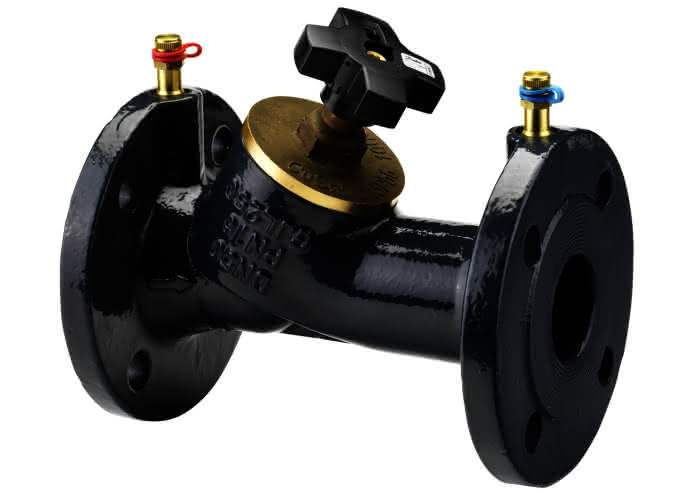

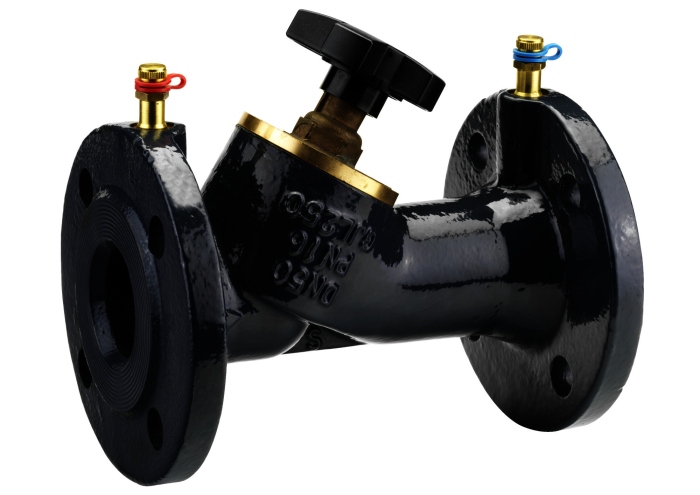

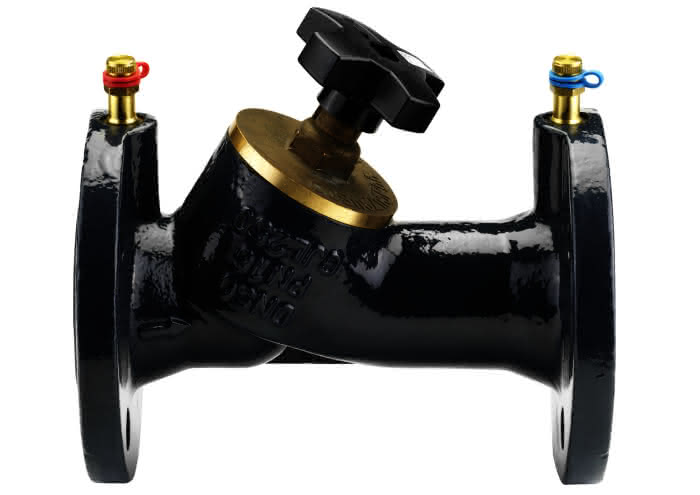

Danfoss Strangregulier-u.Messvent.MSV-F2 MSV-F2 50, Flansch, Messnippel, PN16
Beschreibung
Danfoss Manuelles Strangregulier- und Messventil MSV-F2 in Flanschausführung, zum Einregulieren
Anschluß: Flansch nach DIN EN 1092-2
mit Messnippel
Anschluss: Flansch
Nennweite: 50
KVS-Wert: 53,8 m³/h
der Durchflussmenge in Heizungs- und Kühlanlagen, Feinregulierung mit Anzeige über Handrad mit nichtsteigender Spindel. Integrierte Hubbegrenzung, Ventilgehäuse/Oberteil aus EN-GJL 250 (GG 25), Druckstufe PN 16 Medientemperatur -10 bis 130°C
Fabrikat: Danfoss
Typ: MSV-F2 50
Bestell-Nr.: ---
Manuelles Strangregulierventil MSV-F2
PN 16/25, DN 15–400
Eigenschaften:
Absperrfunktion
DN 15–400
PN 16:
Vorlauftemperatur -10 °C…130 °C
PN 25:
Vorlauftemperatur: –10 °C…150 °C
Die Ventile können in der Vor- oder Rücklaufleitung montiert werden.
PN 16/25, DN 15–400
MSV-F2-Ventile sind manuelle Strangregulierventile mit Flanschanschlüssen. Sie werden zum Abgleich des Durchflusses in Heiz- und Kühlanlagen verwendet.
Die Ventile sind serienmäßig mit einer Positionsanzeige und einem Ventilhubbegrenzer ausgestattet. Das Handrad des Ventils ist in den Hubbegrenzer integriert.
Die Einstellung kann blockiert werden. Die Ventileigenschaften werden im Messgerät PFM 1000/PFM 100 eingestellt. Die Ventile sind asbestfrei.
Eigenschaften:
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Mit Isolierung
Nein
Oberfläche
sonstige
Werkstoffgüte
Gusseisen GG 25 (GJL-250)
Thermostatisch
Nein
Nenninnendurchmesser
DN 50
Mit Kupplungsanschluss 1
Nein
Mit Kupplungsanschluss 2
Nein
Anschluss 1
Flansch
Druckstufe Artikel
PN 16
Max. Druckunterschied bei 20 °C
150 bar
Mit Thermometer
Nein
Kvs-Wert
53,8
Anschluss 2
Flansch
Motorgesteuert
Nein
Mit Messnippel
Ja
Druckstufe Flansch
PN 16
Mit Standanzeiger
Nein
Mit Impulsleitungsanschluss
Nein
Mit Entleerventil
Nein
Handbedienung
Ja
Serie
MSV
