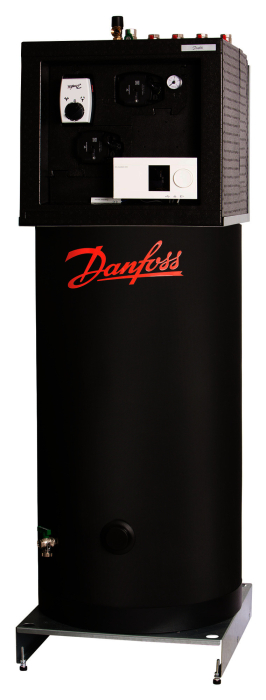

Danfoss Hausstation Termix BVX-FI RO SEK 2-2 (ECL 310/A237), TWW-Speicher

Indirekte Hausstation mit integriertem Speicher-Trinkwassererwärmer
Typ: Termix BVX-FI RO SEK ECL310/A337 Typ 2-1
vollisoliert mit EPP-Wärmedämmhaube
Art.-Nr.: ---
Ausführung
Fernwärme-Hausstation in kompakter Bauweise als Standgerät. Ein indirekter Heizkreis (hydraulische Netztrennung) und sekundärseitig angeschlossenen Speicher-Trinkwassererwärmer. Alle Rohre aus Edelstahl mit flachdichtenden Verschraubungen. Witterungs-geführte Vorlauftemperaturregelung mit gleitender Rücklauftemperatur-begrenzung.
Station entsprechend DIN4747, komplett im Standgestell montiert und elektrisch verdrahtet.
Komplett wärmegedämmt für sehr niedrige Wärmeverluste. Stationsverkleidung aus weiß lackiertem Stahlblech, mit Tür.

Einsatzort

Einfamilienhaus und Zweifamilienhaus oder anderen Gebäuden im beschriebenen Leistungsbereich
Primärseite
2 Absperrarmaturen (G 3/4 ", AG)
2 Thermometer
1 Schmutzfänger
1 Passstück für Wärmemengenzähler G 3/4 " x110mm (Rücklauf), Fühleraufnahme Rp 1/2 "
1 Durchgangsventil mit elektrischem Stellantrieb
Fabrikat: Danfoss
Typ: VS2/AMV150, DN15, kvs 1,6
1 Differenzdruckregler mit fester Voreinstellung
Fabrikat: Danfoss
Typ: AVPB-F, DN15, kvs 2,5
3 Messstutzen mit Kugelhahn und 1/2 " Stopfen
Trinkwassererwärmung (sekundärseitig)
1 Speicher-Trinkwassererwärmer aus Stahlblech emailliert, inklusive Wärmedämmung
InhaDelta-t 105l
Energieeffizienzklasse: A
1 Rückschlagventil
1 drehzahlgeregelte Hocheffizienz-Umwälzpumpe
Fabrikat: Grundfos
Typ: UPM3 Auto L15-70
2 Absperrarmatur mit DVGW Zulassung im Kaltwasser (Rp 3/4 ")
1 Thermometer
1 Füll- und Entleerungsventil (lose beigelegt)
1 Rückschlagventil (lose beigelegt)
1 Membran-Sicherheitsventil 10.0 bar (lose beigelegt), Ausblasleitung bauseits

Wärmeübertrager
Dichtungsloser Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Starkwandige, flachdichtende Gewindeanschlüsse. Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Fabrikat: Danfoss
Typ: XB06H-1-30
Sekundärseite
1 Membran-Sicherheitsventil 3.0 bar (lose beigelegt), Ausblasleitung bauseits
1 Membran-Ausdehnungsgefäß 12 Liter
1 Manometer
1 Entlüftung
1 Füll- und Entleerungsventil (lose beigelegt)
Heizkreis 1 (Heizung)
2 Absperrarmaturen (Rp 3/4 ")
2 Thermometer
1 Schmutzfänger im Rücklauf
1 drehzahlgeregelte Hocheffizienz-Umwälzpumpe
Fabrikat: Grundfos
Typ: UPM3 Auto L15-70
Witterungsgeführte Regelung
Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis, konstante Temperaturregelung des TWW-Kreises mit Speicher-Trinkwassererwärmer. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen.

1 Elektronischer Regler
Fabrikat: Danfoss
Typ: ECL Comfort 310
Appl.: A337

Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display, für direkt oder indirekt angeschlos-sene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung.
Datenbus RS485 (intern) für Fernbedienungseinheiten, Zusatzmodule oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung.

6 Fühlereingänge Pt1000
4 frei konfigurierbare Eingänge 0-10V oder Pt1000
1 Impulseingang
3 Triac-Ausgänge für Stellantriebe
6 Relaisausgänge für Umwälzpumpen
1 USB-Serviceschnittstelle
1 Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung
1 M-Bus-Schnittstelle
1 TCP/IP-Schnittstelle für Zugriff über das Internet (Fernwartung)

1 Außentemperaturfühler Pt1000 (lose beigelegt)
Fabrikat: Danfoss
Typ: ESMT
2 Anlegetemperaturfühler Pt1000 als Vorlauffühler bzw. Rücklauftemperaturbegrenzung

Technische Daten
Leistung (kW): 25

Primär / Sekundär
bei max. Volumenstrom (m3/h): 0,69 / 0,87
und Druckverlust (kPa): 35 /

Druckstufe: PN10
FW-Netz, max. Differenzdruck (bar): 4
FW-Netz, max. Vorlauftemperatur (C): 90

Elektrischer Anschluss: 230V AC

Abmessungen (L/B/H) (mm): 1910/600/600
Gewicht (kg): 120
