Danfoss Hausstation Akva Lux II VXe H3W2, HE:15kW, PWH:55kW, STW, A337

Indirekte Hausstation für einen Heizkreis und PWH im Durchfluss
Typ: Akva Lux II VXe ECL310/A337 Typ H3/W2
mit STW, vollisoliert mit EPP-Wärmedämmhaube
Art.-Nr.: ---
Ausführung

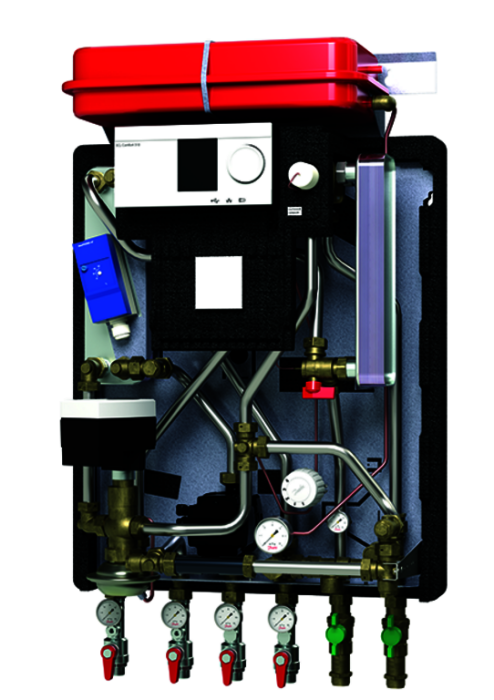

Fernwärme-Hausstation in kompakter Bauweise zur Wandmontage. Ein indirekter Heizkreis (hydraulische Netztrennung) und primärseitiger Anschluss für Trinkwassererwärmung im Durchflussprinzip.
Das Trinkwasser wird über den Wärmeübertrager erhitzt und die Temperatur mit einem durchflussgesteuerten Ventil PTC2+P-Regler thermostatisch geregelt. Die hydraulische Regelung lässt den Regler schnell schließen, was den Wärmeübertrager vor Kalk- und Bakterienbildung schützt. Der Regler sichert auch bei schwankenden Vorlauftemperaturen und Differenzdrücken eine stabile Warmwassertemperatur. Zur Tempe-raturhaltung des Warmwassersystems verfügt der Regler über einen thermischen Bypass.
Alle Rohre aus Edelstahl mit flachdichtenden Verschraubungen. Witterungs-geführte Vorlauftemperaturregelung mit gleitender Rücklauftemperatur-begrenzung.
Station entsprechend DIN 4747, komplett auf verzinkter Grundplatte montiert und elektrisch verdrahtet. Anschluss an Fernwärmenetz und Hausanlage von unten möglich.

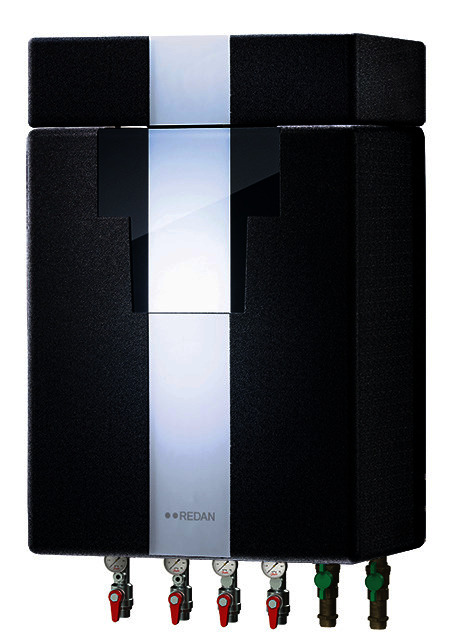

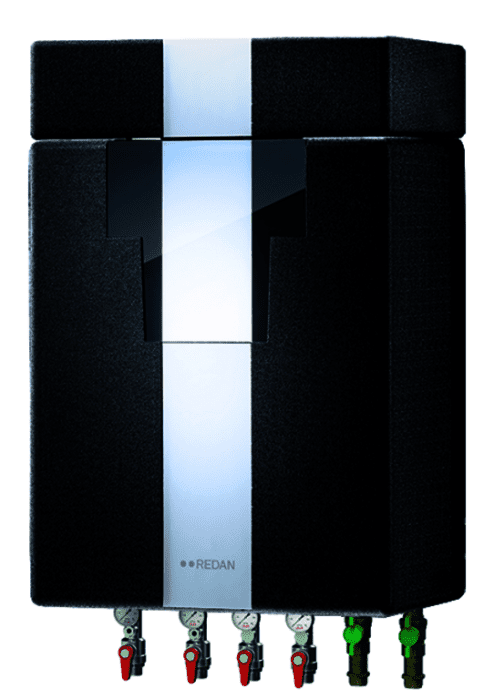

Komplett wärmegedämmt für sehr niedrige Wärmeverluste, Grundplatte und Abdeckhaube aus Polypropylen-Schaum (EPP), L = 0.039.

Einsatzort

Einfamilienhaus und Zweifamilienhaus oder anderen Gebäuden im beschriebenen Leistungsbereich
Primärseite
2 Absperrarmaturen (G 3/4 ", AG) mit Temperatur- und Druckentnahme
2 Thermometer
1 Schmutzfänger
1 Passstück für Wärmemengenzähler G 3/4 " x110mm (Rücklauf), Fühleraufnahme Rp 1/2 "/M10x1, Stopfen M10
1 Volumenstromregler mit Stellventil und elektrischem Stellantrieb mit Sicherheitsfunktion (typgeprüft nach DIN EN 14597) als Kombiventil
Fabrikat: Danfoss

Anschluss Trinkwassererwärmung (primärseitig)
1 Durchflussgesteuerter Temperaturregler ohne Hilfsenergie, integrierter Differenzdruckregler mit thermostatischer Nachregelung, DVGW baumustergeprüft
Fabrikat: Danfoss
Typ: PTC2 + P, kvs 3
1 Thermostatischer Bypass mit Thermostat zur Vermeidung von Abkühlung des Hausanschlusses bei Sommerbetrieb ohne Aufwärmung des Plattenwärmeübertragers
Fabrikat: Danfoss
Typ: FJVR (10-50C)
Wärmeübertrager
Zwei Dichtungslose Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Neuartige Micro PlateTM Wärmeübertragertechnologie mit einzigartiger Plattenstruktur für effektivere Wärmeübertragung, geringere Druckverluste und längere Lebensdauer. Starkwandige, flachdichtende Gewindeanschlüsse. Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).

Fabrikat: Danfoss
Typ: XB06L-1-24 (Heizung)

Fabrikat: Danfoss
Typ: XB06H-1-40 (Trinkwarmwasser)
Sekundärseite (Trinkwassererwärmung)
1 Membran-Sicherheitsventil 10 bar, Ausblasleitung bauseits
1 Thermometer am WW- Anschluss
1 Rückschlagventil
1 Schmutzfänger im Kaltwasser
2 Absperrarmaturen (Rp 3/4 ")
Sekundärseite (Heizung)
1 Membran-Sicherheitsventil 3.0 bar, Ausblasleitung bauseits
1 Membran-Ausdehnungsgefäß 12 Liter
1 Manometer
1 Entlüftung
1 Sicherheitstemperaturwächter (STW), typgeprüft
Heizkreis 1 (Fußbodenheizung)
2 Absperrarmaturen (Rp 3/4 ")
2 Thermometer
1 Schmutzfänger im Rücklauf
1 drehzahlgeregelte Hocheffizienz-Umwälzpumpe
Fabrikat: Grundfos
Typ: UPM3 Auto L15-70
1 Rückschlagventil

Witterungsgeführte Regelung

Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen.

1 Elektronischer Regler
Fabrikat: Danfoss
Typ: ECL Comfort 310
Appl.: A337

Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display, für direkt oder indirekt angeschlos-sene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung.
Datenbus RS485 (intern) für Fernbedienungseinheiten, Zusatzmodule oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung.

Anbindung des Reglers an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz möglich. Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebsüberwachung des gesamten Fernwärmesystems, der Versorgungstemperaturen, der Rücklauftemperaturen über den digitalen Zwilling. Möglichkeit des Alarmmanagement der Alarme direkt aus den Reglern, spezifisch generierte Informations-, Warn- und Alarmmeldungen und Auflistung aller aktueller und historischen Warn- und Alarmmeldungen.

6 Fühlereingänge Pt1000
4 frei konfigurierbare Eingänge 0-10V oder Pt1000
1 Impulseingang
3 Triac-Ausgänge für Stellantriebe
6 Relaisausgänge für Umwälzpumpen
1 USB-Serviceschnittstelle
1 Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung
1 M-Bus-Schnittstelle
1 TCP/IP-Schnittstelle für Zugriff über das Internet (Fernwartung)

1 Außentemperaturfühler Pt1000 (lose beigelegt)
Fabrikat: Danfoss
Typ: ESMT
2 Anlegetemperaturfühler Pt1000 als Vorlauffühler bzw. Rücklauftemperaturbegrenzung
Fabrikat: Danfoss
Typ: ESMC

Technische Daten

Heizung
max. Leistung (kW): 15
Primär / Sekundär
bei max. Volumenstrom (m3/h): 0,30 / 1,29
und Druckverlust ohne WMZ (kPa): 19

Trinkwassererwärmung
max. Leistung (kW): 55
bei max. Zapfleistung (l/min): 19,7
Primär / Sekundär
bei max. Volumenstrom (m3/h): 1,12 / 1,18
und Druckverlust ohne WMZ (kPa): 49

Nenndruck (Primärseite): PN 16
Nenndruck (Sekundärseite HE): PN 6
Nenndruck (PWH): PN 10
FW-Netz, max. Differenzdruck, (bar): 4 (Ausstattung AHQM)
FW-Netz, max. Differenzdruck, (bar): 12 (Ausstattung AVQM)
KW- Netz, min. statischer- Druck (bar): 2
FW-Netz, max. Vorlauftemperatur (C): 120

Elektrischer Anschluss: 230V AC

Abmessungen (H/B/T) (mm): 932/550/315
Gewicht (kg): 55
