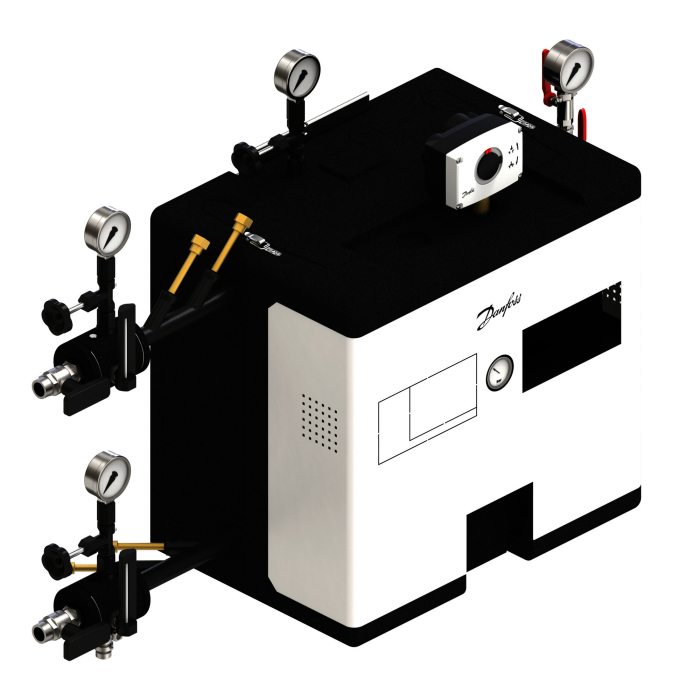

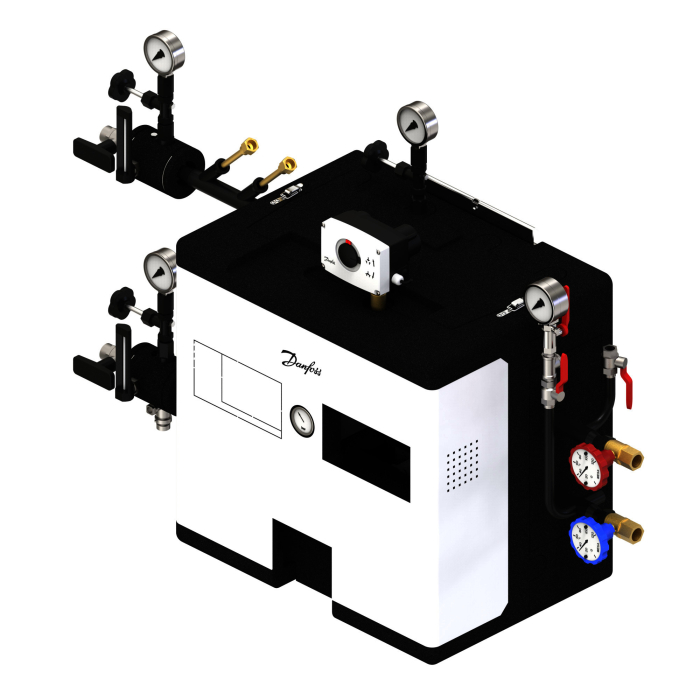

Danfoss Fernwärmeübergabestation DSA 1 MINI DUU 030 L S015 AT

Danfoss Kompakt-Wärmeübergabestation für Anschluss an Fern- und Nahwärmenetze für indirekte Betriebsweise. Geschweißte

Ausführung nach EN 287 komplett auf Wandpl. verrohrt elektrisch verdrahtet zum Anschluss an Fernwärmenetz und Hausanlage. Die DSA Mini wird anschlussfertig in einer Verkleidung aus EPP Dämmung geliefert, 100% ENEV 2103. Die Verbindungen der eingebauten Komponenten bestehen aus geschweißten Stahlrohren und präzisionsgefertigten Gussgarnituren, flachdichtend. Geforderte Wasserqualität gemäß AGFW-Arbeitsblatt FW 510/VdTÜV TCh 1466 bzw. nach VDI2035 (Vermeidung von Schäden an Warmwasser- Heizungsanlagen nach DIN EN 12828). Die witterungsgeführte Regelung wird über den ECL310 gewährleistet, der je nach Anforderung mit optionaler Applikation bestückt wird. Primärseite Kugelhahn G 1 1 Schmutzfänger im Vorlauf 2 Bimetallthermometer 2 Manometer 1 Entleerung 1 Entlüftung 1 Rücklauftemperaturbegrenzer

1 Wärmemengenzähler: SONO

2 Temperaturfühler in Tauchhülsen 1 Regelventil mit E-Stellantrieb Fabrikat: Danfoss Typ: AVQM/PN16/AMV Dichtungsloser Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Neuartige Micro PlateTM Wärmeübertragertechnologie mit Plattenstruktur für effektivere Wärmeübertragung, geringere Druckverluste und längere Lebensdauer. Starkwandige, Gewindeanschlüsse. Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft Druckgeräterichtlinie 2014/68/EU (PED) Fabrikat: Danfoss Typ: XB Sekundärseite 1 Membran-Sicherheitsventil 3.0 bar 1 Anschluss für Ausdehnungsgefäß 1 Manometer 1 Entleerung 1 Schmutzfänger im Rücklauf 1 Vorlauffühler Witterungsgeführte Regelung Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis, konstante Temperaturregelung des TWW-Kreises mit Speicherlade bzw Speicherwassererwärmer Station intern komplett verdrahtet, Elektroanschluss 230 V AC sowie Montage elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen. 1 Elektronischer Regler Fabrikat: Danfoss Typ: ECL Comfort 310 Appl.: gemäß Zubehör Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit grafischem Display, für direkt oder indirekt angeschlossene Nahund Fernwärmeanlagen, Kesseloder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. 1 Außentemperaturfühler Pt1000 Fabrikat: Danfoss Typ: ESMT

Nominalleistung kW: 30

Druckstufe PN: 16 / 6

FW-Netz, max. Differenzdruck bar: 12

FW, max. Vorlauftemperatur C: 100 / 95

Hydraulischer Anschluss: G 1 ext.

Elektrischer Anschluss: 230V AC

Abmessungen (H/B/T) mm: 856 x 680 x 482

Gewicht kg: 48

Fabrikat: Danfoss Typ: DSA 1 MINI 30 Bestell Nr.: ---
