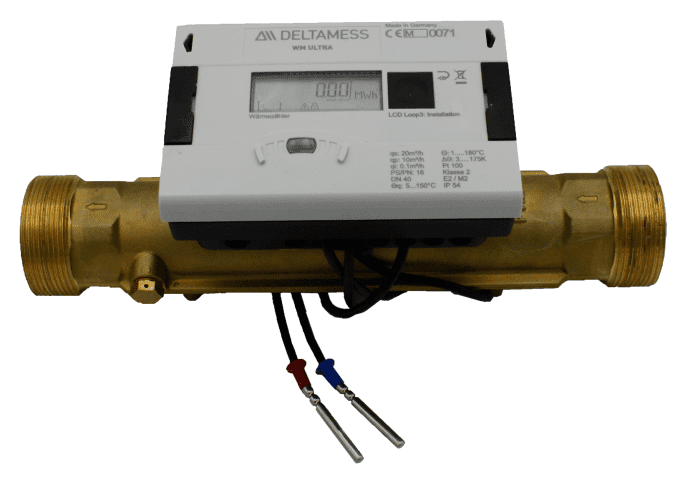

DM Ultraschall-Wärmezähler qp 10,0 G2 x 300mm TF 5,2mm f TH

Der DELTAMESS Ultraschall-Kompaktwärmezähler ist, zugelassen nach MID Klasse 2 und 3 und K 7.2 (Kälte) in seiner Standardausführung mit integriertem Rechenwerk und Temperaturfühler und Wandhalterung ausgestattet und hat eine Applikation als Wärmezähler, kann jedoch auch kombiniert als Wärme-Kältezähler und Kältezähler eingesetzt werden. Das Gehäuse aus Messing hat ein 2 Zoll Außengewinde und eine Baulänge von 300 mm und kann horizontal und vertikal eingebaut werden. Der Durchflußsensor hat einen Nenndurchfluss qp 10,0 m3/h, eine Nennweite von DN 40, kleinster Durchfluß Qi sind 40,0 Liter pro Stunde (nur bei horizontaler Einbaulage) / 100 Liter pro Stunde, der größte Durchfluß Qs 20,0 m3/h, Überlastwert ist 24,0 m3/h und der Betriebsdruck 16 bar. Der Temperaturbereich als Wärmezähler liegt bei 5°C bis 130°C, als kombinierter Wärme-/Kältezähler bei 5°C bis 105°C und als Kältezähler bei 5°C bis 50°C. Das Rechenwerk aus Kunststoff verfügt über eine Flüssigkristallanzeige ohne Hintergrundbeleuchtung mit 8 Stellen und Sonderzeichen. Die darstellbaren Werte sind in 3 Anzeigenschleifen zusammengefasst und können über die Taste abgerufen werden. Als Standardanzeige ist die kumulierte Wärmemenge seit Inbetriebnahme eingestellt. Es weist die Schutzklasse IP54 auf und die Spannungsversorgung erfolgt über eine A-Zelle 3,6 VDC Batterie (11 Jahre Lebensdauer) beziehungsweise über ein Netzteil 120 VAC oder 24 VAC. Standardschnittstellen ist die optische Schnittstelle nach IEC 870-5, für optionale Module sind 2 Steckplätze vorhanden. Die Module sind einfach nachrüstbar, die Auslesung und Konfiguration kann mit Hilfe der Software IZAR@SET erfolgen, optisch oder per MBus (drahtgebunden). Der Temperaturfühler für die Wärmezähler-Variante ist ein Pt100 Fühler mit einem Durchmesser von 5,2 mm und einer Kabellänge von 2 Metern und umfasst einen absoluten Temperaturmessbereich von 1°C bis 180°C. Der Temperaturfühler für die Variante kombinierter Wärme-/Kältezähler und Kältezähler ist ein Pt500 Fühler mit einem Durchmesser von 5,2 mm und einer Kabellänge von 2 Metern. Der Temperaturbereich liegt hier bei -20°C bis 105°C beziehungsweise 150°C. Ultraschall-Wärmezähler haben den Vorteil, dass sich keinerlei bewegliche Teilchen im Volumenmessteil befinden. Dadurch sind sie weitestgehend unempfindlich gegen Ablagerungen aus dem Heizwasser und können somit fast verschleißfrei und geräuschlos arbeiten. Die Geschwindigkeit des Messmediums wird mit dem Laufzeitdifferenzverfahren bestimmt. Dazu wird ein Ultraschallsignal einmal in Flußrichtung und einmal entgegen dieser eingekoppelt. In Richtung des Volumenstroms wird das Signal beschleunigt, entgegen der Flußrichtung wird es verzögert. Aus der gemessenen Laufzeitdifferenz kann die Fließgeschwindigkeit und daraus wiederum auf das Volumen geschlossen werden. Im Lieferumfang ist zusätzlich Plombiermaterial enthalten.
