DM Splitwärmezähler RW Split 60,0 WS Einbau Horizontal

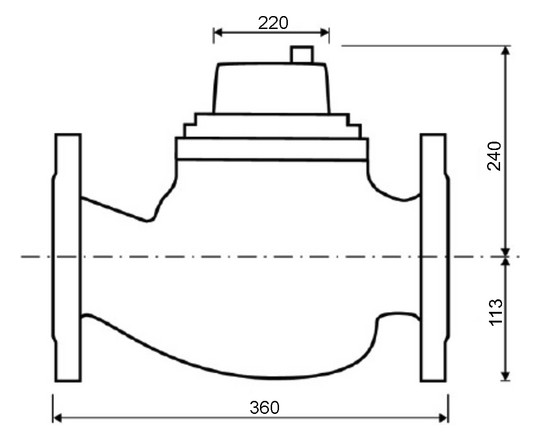

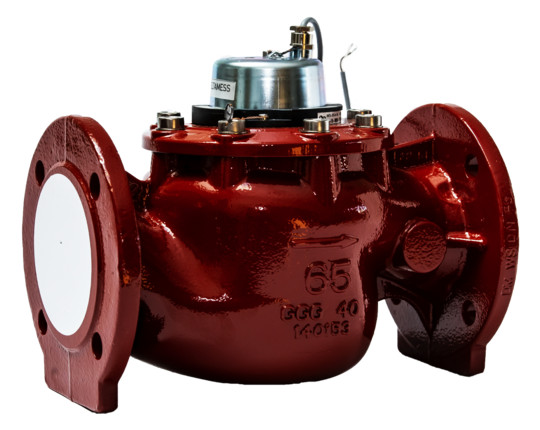

Der DELTAMESS Splitwärmezähler besteht in seiner Standardausführung aus einem elektronischem Rechenwerk, Temperaturfühlern sowie einem WS Woltman-Volumenmessteil. Die Durchflußsensoren Woltman WS dienen zur Erfassung des Wärmeträgervolumens in geschlossenen Kreislaufsystemen von Heizungsanlagen. Das erfasste Volumen wird sowohl an einem drehbaren Rollenzählwerk angezeigt, als auch in Form von Volumenimpulsen ausgegeben. Die Bauart WS ist konstruiert für den Einbau in horizontale Leitungen. Dieser Zählertyp ist besonders für stark schwankende Durchflußmengen mit variablem Volumenstrom geeignet. Sein besonderer Vorteil liegt im stark erweiterten Messbereich in Richtung kleiner Durchflußmengen. Splitwärmezähler werden dann eingesetzt, wenn größere Energiemengen zu erfassen sind und/oder die getrennte Installation von Volumenmessteil und Rechenwerk anlagenbedingt erforderlich ist. Das Woltman-Volumenmessteil aus Messing ist ein Flügelrad-Volltrockenläufer und hat eine Baulänge von 100 x 360 mm und einen Dauerdurchfluß Qp 60,0 m3/h, die Impulswertigkeit liegt bei 100 Litern pro Impuls, Druckstufe 16 bar. Der Temperaturbereich liegt bei 0°C bis 120°C. Die Genauigkeitsklasse entspricht der Klasse 3. Die Temperaturfühler sind Pt100 Fühler mit einem Durchmesser von 5,2 mm und einer Einbaulänge von 45 mm. Die Enden der Anschlußleitung sind Aderendhülsen, deren Einsatztemperatur liegt bei 0°C bis 150°C. Das Rechenwerk aus Kunststoff hat einen Temperaturbereich von 0°C bis 150°C, die Stromversorgung erfolgt über eine 3,6 V Lithium-Batterie. Es verfügt über eine Flüssigkristallanzeige mit 8 Stellen und Sonderzeichen. Die darstellbaren Werte sind in 3 Anzeigenschleifen zusammengefasst und können über die Taste abgerufen werden. Als Standardanzeige ist die kumulierte Wärmemenge seit Inbetriebnahme eingestellt. Das Rechenwerk hat die Schutzklasse IP54, das Gehäuse IP65 entsprechend DIN 40050 und entspricht der Messgenauigkeitsklasse gemäß EN 1434. Mögliche Datenschnittstellen sind MBus, 2 Impulsausgänge sowie 2 Impulseingänge. Im Lieferumfang sind zusätzlich Plombiermaterial sowie Montageanleitung enthalten.
