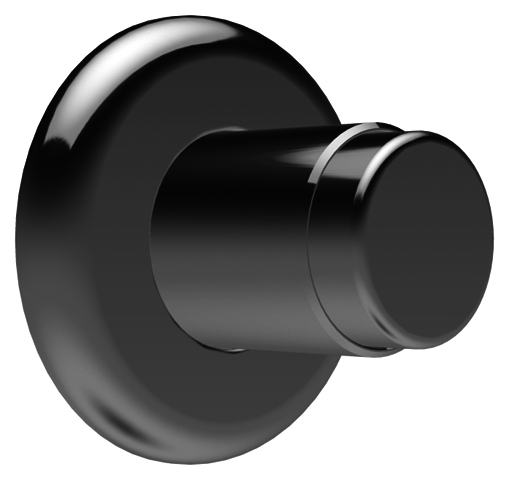

CONTI+ CONBASE MINI mech Dusche UP W-hyd FM Chrom DN20
Artikelnummer
99902005143
Werksnummer
CONM2150184000
Bestell-Code
CONCONM2150184000
Zolltarifnummer
84818011
CONTI+ CONBASE Dusche Unterputz mechanisch, Wasserhydraulik, ohne Mischung, DN20, FertigMontage-Set
Beschreibung
CONTI+ CONBASE Dusche Unterputz mechanisch, Wasserhydraulik, ohne Mischung, DN20, FertigMontage-Set
Fertigmontageset für mechanische Duscheinrichtung, ausgeführt als Unterputz-Dusche in Nennweite DN20.
Ohne Mischeinrichtung zum Anschluss an Kalt- oder vorgemischtem Wasser. Einsatzbereich im Neubau in öffentlichen, halböffentlichen und gewerblichen Sanitärräumen.
• mit runder Schubrosette
• hydraulisches Selbstschlussventil
• alle Funktionsteile ohne Ausbau des Armaturenkörpers bei Wartungsarbeiten von vorne demontierbar
• Druckknopf und Schubrosette aus Messing verchromt
• die Wasserlaufzeit der Duschfunktion kann bei mechanischen hydraulischen Duschen durch eine Verstellschraube im Druckknopf pro Dusche eingestellt werden
Hinweis:
• Einbindung in das CNX Wassermanagement-System möglich
Bei Anbindung über die Service APP ist der BLE Converter separat zu bestellen.
Betriebsdruck: 1,5 - 5,0 bar
Durchflussmenge DN20: 1,0 l/s (3 bar)
Berechnungsdurchfluss: 1,0 l/s
Wassertemperatur Normalbetrieb (max.): 70 °C
Wasserlaufzeit Einstellbereich: 30s (+5-10 s)
Abmessungen rund (ØxT): 80x10 mm
Fertigmontageset für mechanische Duscheinrichtung, ausgeführt als Unterputz-Dusche in Nennweite DN20.
Ohne Mischeinrichtung zum Anschluss an Kalt- oder vorgemischtem Wasser. Einsatzbereich im Neubau in öffentlichen, halböffentlichen und gewerblichen Sanitärräumen.
• mit runder Schubrosette
• hydraulisches Selbstschlussventil
• alle Funktionsteile ohne Ausbau des Armaturenkörpers bei Wartungsarbeiten von vorne demontierbar
• Druckknopf und Schubrosette aus Messing verchromt
• die Wasserlaufzeit der Duschfunktion kann bei mechanischen hydraulischen Duschen durch eine Verstellschraube im Druckknopf pro Dusche eingestellt werden
Hinweis:
• Einbindung in das CNX Wassermanagement-System möglich
Bei Anbindung über die Service APP ist der BLE Converter separat zu bestellen.
Betriebsdruck: 1,5 - 5,0 bar
Durchflussmenge DN20: 1,0 l/s (3 bar)
Berechnungsdurchfluss: 1,0 l/s
Wassertemperatur Normalbetrieb (max.): 70 °C
Wasserlaufzeit Einstellbereich: 30s (+5-10 s)
Abmessungen rund (ØxT): 80x10 mm
CONTI+ CONBASE Dusche Unterputz mechanisch, Wasserhydraulik, ohne Mischung, DN20, FertigMontage-Set
Fertigmontageset für mechanische Duscheinrichtung, ausgeführt als Unterputz-Dusche in Nennweite DN20.
Ohne Mischeinrichtung zum Anschluss an Kalt- oder vorgemischtem Wasser. Einsatzbereich im Neubau in öffentlichen, halböffentlichen und gewerblichen Sanitärräumen.
• mit runder Schubrosette
• hydraulisches Selbstschlussventil
• alle Funktionsteile ohne Ausbau des Armaturenkörpers bei Wartungsarbeiten von vorne demontierbar
• Druckknopf und Schubrosette aus Messing verchromt
• die Wasserlaufzeit der Duschfunktion kann bei mechanischen hydraulischen Duschen durch eine Verstellschraube im Druckknopf pro Dusche eingestellt werden
Hinweis:
• Einbindung in das CNX Wassermanagement-System möglich
Bei Anbindung über die Service APP ist der BLE Converter separat zu bestellen.
Fertigmontageset für mechanische Duscheinrichtung, ausgeführt als Unterputz-Dusche in Nennweite DN20.
Ohne Mischeinrichtung zum Anschluss an Kalt- oder vorgemischtem Wasser. Einsatzbereich im Neubau in öffentlichen, halböffentlichen und gewerblichen Sanitärräumen.
• mit runder Schubrosette
• hydraulisches Selbstschlussventil
• alle Funktionsteile ohne Ausbau des Armaturenkörpers bei Wartungsarbeiten von vorne demontierbar
• Druckknopf und Schubrosette aus Messing verchromt
• die Wasserlaufzeit der Duschfunktion kann bei mechanischen hydraulischen Duschen durch eine Verstellschraube im Druckknopf pro Dusche eingestellt werden
Hinweis:
• Einbindung in das CNX Wassermanagement-System möglich
Bei Anbindung über die Service APP ist der BLE Converter separat zu bestellen.
kein Verwendungshinweis notwendig
Spezifikationen
Ausführung der Temperaturregelung
ohne
Einbauhöhe
72 mm
Einbautiefe
180 mm
Mit Rückstromsicherung
1
Ausführung
Wandeinbau
Anschlussmaß Zufuhr
3/4"
Grundfarbe
Chrom
Material Schalter
Messing
Anschluss Vorlauf
Außengewinde
Breite
80 mm
Breite der Abdeckplatte
80 mm
Einbauhöhe
72 mm
Höhe
80 mm
Durchsatzkapazität einstellbar
Ja
Max. Temperatureinstellung
70 °C
Max. Durchsatzkapazität (300 kPa)
21 l/s
Verbrühschutz
Nein
Rechtwinklige Ausführung
Nein
Mit Rückstromsicherung
Ja
Abzweigender Anschluss
Außengewinde
Abmessungen abzweigender Anschluss
3/4"
Tiefe
60 mm
Einbautiefe
180 mm
Höhe der Abdeckplatte
80 mm
Serie
CONBASE
Downloads und BauDocs

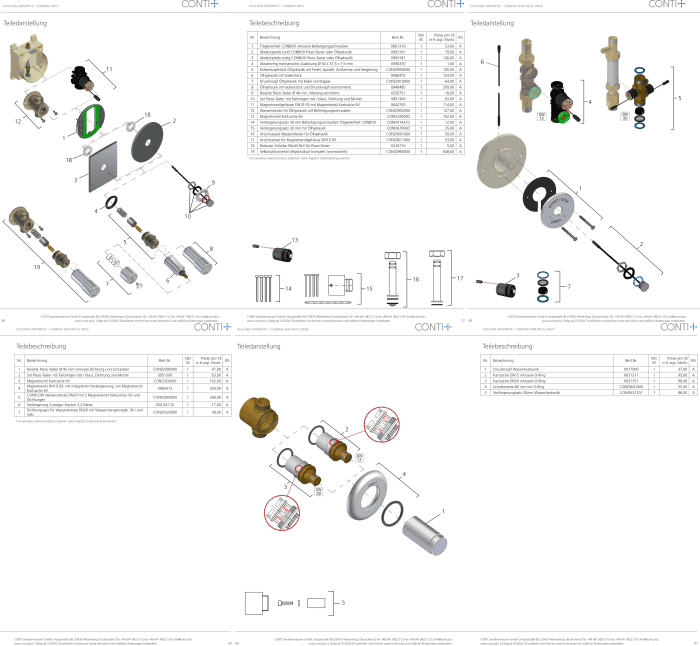

Ersatzteile
