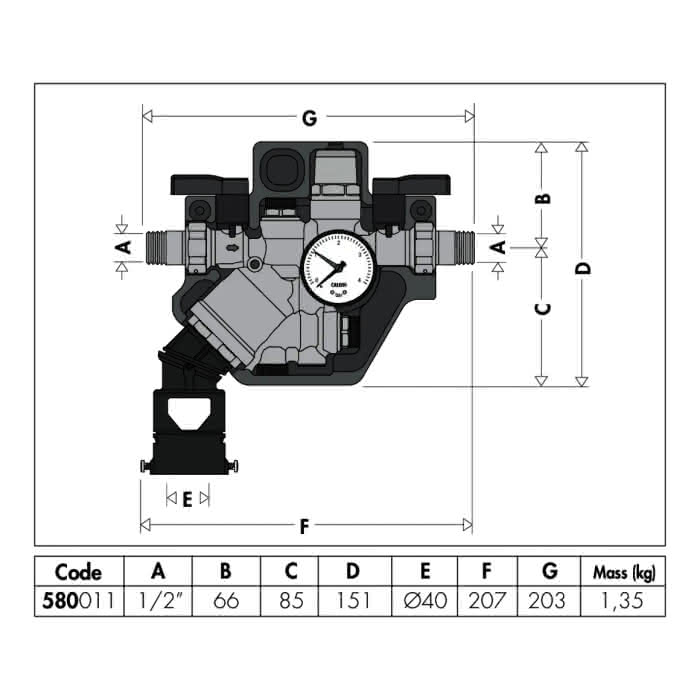

CA Füllarmatur m. Systemtrenner Typ BA 1/2"
Beschreibung
Kompakte automatische Füllarmatur mit Systemtrenner Typ BA. Anschlüsse 1/2” AG (EN 10226-1) mit Verschraubung. Maximale Betriebstemperatur 65 °C. Max. Betriebsdruck 10 bar. Betriebsmedium Trinkwasser. Bestehend aus: • Systemtrenner mit kontrollierbarer, druckreduzierter Zone Typ BA, gem. EN 12729. Gehäuse aus Messing, Membran und Dichtungen aus POM-EPDM. Edelstahlfedern. Komplett mit Ablauftrichter mit Bund zum Befestigen an der Ablaufleitung; • Voreinstellbare Füllarmatur. Gehäuse aus Messing, Stellstange aus entzinkungsfreier Legierung. Deckel aus PA6G30. Membran und Dichtungen aus EPDM. Einstellbereich 0,8÷4 bar. Manometer mit Skala 0÷4 bar; • Kugelabsperrventil aus Messing. Kugel aus entzinkungsfreier Legierung. Dichtungen aus EPDM. Hebelgriff aus PA6G30; • Vorgeschalteter Schmutzfänger mit Maschenweite Ø 0,4 mm; • Dichtung aus EPP, Dichte 30 kg/m3 .
• Die kompakte Füllarmatur besteht aus einem Systemtrenner Typ BA, einer automatischen Füllarmatur, einem prüfbaren Schmutzfänger und zwei Absperrungen. • Sie gewährleistet einen stabilen Anlagendruck auf den voreingestellten Wert und sorgt ebenfalls für ein automatisches Nachfüllen bei zu geringem Anlagendruck. • Die kompakte Füllarmatur erfüllt die EN 1717 und der Systemtrenner Type BA erfüllt die Flüssigkeitsklasse 4. • Die Monoblock-Kartusche umfasst in einem einzigen Bauteil die Membran, den eingangsseitigen Rückflussverhinderer und das Entleerunsventil. • Die Absperrungen und die drei Prüfstutzen (nach Norm EN 12729) ermöglichen eine regelmäßige Wartung und Funktionsprüfung des Systemtrenners und des Druckminderers nach Norm EN 806-5. • Die Armatur ist sehr kompakt, somit anwenderfreundlich und platzsparend horizontal sowie vertikal steigend zu installieren.
Entlüften Sie den Caleffi Systemtrenner bei der Inbetriebnahme, indem Sie die Stopfen der Messstutzen nacheinander in Fließrichtung lösen bis Wasser austritt, um den Differenzdruck im Inneren aufzubauen. Somit werden Luftpolster in den Kammern vermieden. Um eine einwandfreie Funktion zu gewährleisten, müssen gemäß EN 806-5, Systemtrenner des Typs BA alle sechs Monate inspektioniert und einmal jährlich gewartet werden. Die Montage, sowie Wartungen sind im beiliegenden Wartungsheft einzutragen.
Spezifikationen
Serie
580
Im Paket erhältlich
