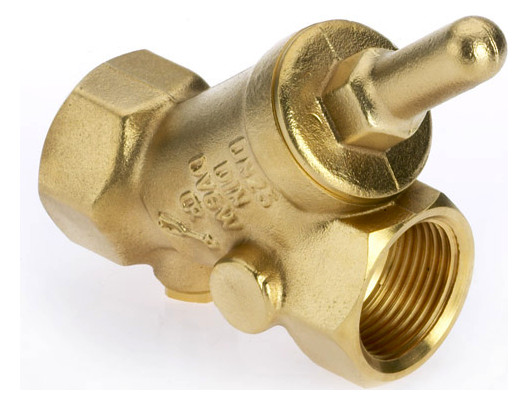

BENDER Rücklußverhinderer Typ 1700 DN 50 m.Kontrollstutzen
Artikelnummer
99902160964
Werksnummer
1700500
Bestell-Code
BD1700500
Zolltarifnummer
84818079
Freistrom-Rückflußverhinderer mit Kontrollstutzen DN 50 2
Beschreibung
Rückflussverhinderer mit Gehäuse aus CR-Messing (CuZn35Pb2Al-C) nach DIN 1982, alle verwendeten Werkstoffe gem. UBA Liste, mit Kontrollstutzen, Handrad aus GFK 6.6 (glasfaserverstärkt, bruchsicher), Ausführung nach DIN 3502, nach DIN-DVGW Bestimmungen, gemäß Schallschutzanforderungen geprüft, Druckprüfung PN 16, Dichtscheibe EPDM für Heißwasser bis 90°C, von DN15-DN80
Der Rückflussverhinderer erlaubt das Fließen von Trinkwasser in ausschließlich die auf dem
Gehäusekörper angegebene Durchflussrichtung. In Ruhestellung ist das Ventil durch eine
vorgespannte Feder geschlossen. Damit wird im Falle einer Rücksaugung, dass Rückfließen
verhindert und das Trinkwasser geschützt. Sobald das Ventil eingangsseitig mit Druck beaufschlagt
wird, drückt die Feder gegen die Oberteilkappe und der Ventilkegel hebt vom Dichtsitz ab.
Bender Armaturen Rückflussverhinderer entsprechen den Bestimmungen der DIN EN 13959
der kontrollierbaren Rückflussverhinderer der Familie E, Typ A.
Gehäusekörper angegebene Durchflussrichtung. In Ruhestellung ist das Ventil durch eine
vorgespannte Feder geschlossen. Damit wird im Falle einer Rücksaugung, dass Rückfließen
verhindert und das Trinkwasser geschützt. Sobald das Ventil eingangsseitig mit Druck beaufschlagt
wird, drückt die Feder gegen die Oberteilkappe und der Ventilkegel hebt vom Dichtsitz ab.
Bender Armaturen Rückflussverhinderer entsprechen den Bestimmungen der DIN EN 13959
der kontrollierbaren Rückflussverhinderer der Familie E, Typ A.
Kein Verwendungshinweis vorhanden.
Spezifikationen
Schutzklasse
ohne
Werkstoff des Gehäuses
Messing
Ausführung
schräg
Werkstoffgüte
Messing, entzinkungsbeständig (DZR)
Nenninnendurchmesser
DN 50
Oberfläche
unbehandelt
Rohraußendurchmesser alle Anschlüsse
5.961 mm
Ventilform
sonstige
Geräuscharm
Ja
Druckstufe Artikel
PN 16
Mit Schließfeder
Ja
Mit Gegengewicht
Nein
Dichtung
EPDM
FM-Prüfung
Nein
UL-Prüfung
Nein
Höhe
1.045 mm
Max. Arbeitsdruck bei 20 °C
16 bar
ULC-Farbe
Nein
LPCB-Prüfung
Nein
Zeta-Wert
31
Winkel der Rückschlagklappe
42 °
Arbeitslänge Anschluss 1
257 mm
Druckstufe Flansch
sonstige
Arbeitslänge Anschluss 2
257 mm
Länge Anschluss 1
257 mm
Länge Anschluss 2
257 mm
