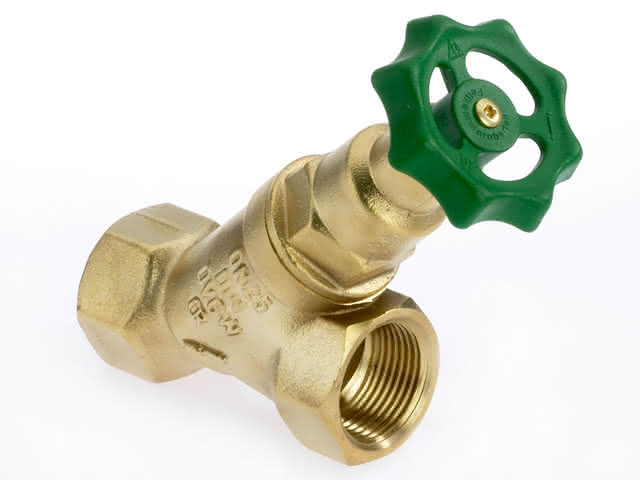

BENDER Freistromventil Typ 1501 DN 25 DIN 3502, o.Entl.,Oberteil nichtsteigend
Artikelnummer
99902161207
Werksnummer
1501250
Bestell-Code
BD1501250
Zolltarifnummer
84818079
Freistromventil DIN 3502 ohne Entleerung mit Oberteil nichtsteigend DIN DVGW DN 25 1
Beschreibung
BENDER CR-Messing Freistromventil nach DIN EN 1213, Werkstoff nach DIN 50930 Teil 6
bzw. UBA Liste, mit Innengewinde, nichtsteigendes sowie totraumfreies Messing Fettkammeroberteil, ohne Entleerung, DIN-DVGW zertifiziert,
Schallschutzzulassung Klasse 1, Nenndruck PN 16, EPDM Dichtungen mit KTW / W270 Zulassungen,
max. Betriebstemperatur 90° C
bzw. UBA Liste, mit Innengewinde, nichtsteigendes sowie totraumfreies Messing Fettkammeroberteil, ohne Entleerung, DIN-DVGW zertifiziert,
Schallschutzzulassung Klasse 1, Nenndruck PN 16, EPDM Dichtungen mit KTW / W270 Zulassungen,
max. Betriebstemperatur 90° C
Die Freistromventile dienen zum Absperren von Trinkwasserinstallationen bei Reparaturen oder
Wartungsarbeiten. Im Auslieferungszustand sind die Armaturen vollständig geöffnet. Durch das Drehen am
Handrad im Uhrzeigersinn werden die Ventile abgesperrt und die Wasserversorgung gestoppt. Um den vollen
Durchfluss wieder herzustellen ist das Drehen am Handrad entgegen dem Uhrzeigersinn bis zum Anschlag
erforderlich
Wartungsarbeiten. Im Auslieferungszustand sind die Armaturen vollständig geöffnet. Durch das Drehen am
Handrad im Uhrzeigersinn werden die Ventile abgesperrt und die Wasserversorgung gestoppt. Um den vollen
Durchfluss wieder herzustellen ist das Drehen am Handrad entgegen dem Uhrzeigersinn bis zum Anschlag
erforderlich
Kein Verwendungshinweis vorhanden.
Spezifikationen
Kontur Kode
sonstige
Winkel der Spindel
42 °
Geeignet für Gase
Nein
Nenninnendurchmesser
DN 25
Rohraußendurchmesser alle Anschlüsse
33,25 mm
Bedienung
Handrad
Material primäre Spindeldichtung
Nitrilkautschuk NBR
Mit Kupplungsanschluss 1
Nein
Oberfläche
unbehandelt
Mit Kupplungsanschluss 2
Nein
Selbstverschließend
Nein
Druckstufe Artikel
PN 16
Spindel und/oder Handrad ansteigend
Nein
Max. Druckunterschied bei 20 °C
10 bar
Dichtung
Gummi
Rechtwinklige Ausführung
Nein
Mit Rückstromsicherung
Nein
Geeignet für Dampf
Nein
Länge Anschluss 1
19,1 mm
Arbeitslänge Anschluss 1
19,1 mm
Freistrom
Ja
Druckstufe Flansch
sonstige
Länge Anschluss 2
19,1 mm
Mit Standanzeiger
Nein
Arbeitslänge Anschluss 2
19,1 mm
Federschließend (NC)
Nein
Kopfstücktyp
geschraubt
Ventilwinkel
42 °
Federöffnend (NO)
Nein
Länge Handgriff/Durchmesser Handrad
60 mm
Anschluß Bedienung
sonstige
Nennbaugröße
DIN
Höhe Handgriff/ Handrad
105 mm
Geeignet für Flüssigkeiten
Ja
Ausführung des Ventils
sonstige
Mit Entleerventil
Nein
Balgventil
Nein
