ARI Gew.-Fl.-Absperrkl. GESA 22013 DN200 PN16,EN-JS1030,Getriebe,EPDM
Artikelnummer
99901645608
Werksnummer
220130200193
Bestell-Code
ARI220130200193
Montagezeit (Bürgerle)
56 Min
Zolltarifnummer
84818085

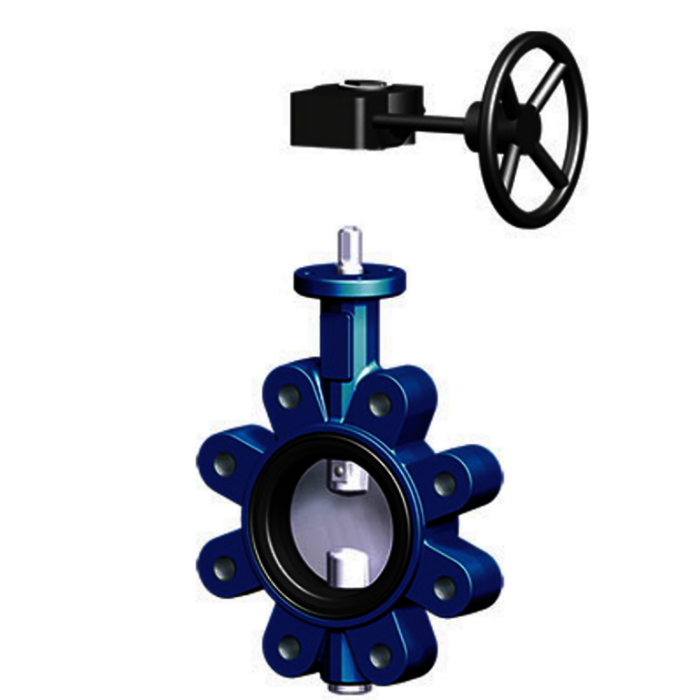

ARI Gewindeflanschklappe GESA 22013 DN200 PN16 EN-JS1030 Getriebe EPDM
Beschreibung
Wartungsfreie weichdichtende Gewinde-
Flansch-Absperrklappe mit angegossenen
Gewindeaugen mit durchgehendem Gewinde,
Baulänge (DIN 3202 T3, Reihe K1),
DIN EN 558-1, Grundreihe 20,
Gehäuse aus Gusseisen EN-JS1030
(Kurzbezeichnung: EN-GJS-400-15,
eh. GGG-40), mit Grundanstrich,
Scheibe aus Edelstahl 1.4581,
von -10 Grad C bis + 130 Grad C,
EPDM-Dichtmanschette,
zum Absperren und Drosseln,
zweifache Abdichtung der Klappenwelle m.
Profilring u. Taupunktsperre, zentrische
Scheibenlagerung, voll isolierbar gemäß
Gebäudeenergiegesetz GEG,
CE-Zertifizierung nach Druckgerätericht-
linie für Fluide der Gruppen 1 und 2.
Als Endklappe und zum
einseitigen Abflanschen zugelassen.
Mit gebohrter Welle für
optionale Temperaturmessung mit
THEA (THErmo-Anzeige).
DVGW Registrierung für Trinkwasser
DW-6201BR0244 nach DIN EN 1074-1/-2
einschließlich Desinfektionsprüfung
DVGW VP646 und DVGW W270
max. Differenzdruck: 10 bar
Nenndruck: PN 10 / 16
Nennweite: DN200
Betätigung: Schneckenradgetriebe
Gewicht: 17,2 kg
Preisgruppe: G22
Artikelnummer: ---
Flansch-Absperrklappe mit angegossenen
Gewindeaugen mit durchgehendem Gewinde,
Baulänge (DIN 3202 T3, Reihe K1),
DIN EN 558-1, Grundreihe 20,
Gehäuse aus Gusseisen EN-JS1030
(Kurzbezeichnung: EN-GJS-400-15,
eh. GGG-40), mit Grundanstrich,
Scheibe aus Edelstahl 1.4581,
von -10 Grad C bis + 130 Grad C,
EPDM-Dichtmanschette,
zum Absperren und Drosseln,
zweifache Abdichtung der Klappenwelle m.
Profilring u. Taupunktsperre, zentrische
Scheibenlagerung, voll isolierbar gemäß
Gebäudeenergiegesetz GEG,
CE-Zertifizierung nach Druckgerätericht-
linie für Fluide der Gruppen 1 und 2.
Als Endklappe und zum
einseitigen Abflanschen zugelassen.
Mit gebohrter Welle für
optionale Temperaturmessung mit
THEA (THErmo-Anzeige).
DVGW Registrierung für Trinkwasser
DW-6201BR0244 nach DIN EN 1074-1/-2
einschließlich Desinfektionsprüfung
DVGW VP646 und DVGW W270
max. Differenzdruck: 10 bar
Nenndruck: PN 10 / 16
Nennweite: DN200
Betätigung: Schneckenradgetriebe
Gewicht: 17,2 kg
Preisgruppe: G22
Artikelnummer: ---
Spezifikationen
Werkstoff des Gehäuses
Gusseisen
Winkel der Spindel
90 °
Baulänge
60 mm
Werkstoffgüte
Gusseisen GGG 40
Anschlüsse
Semi-/ Monoflansch
Durchlass
200 mm
Klappenblatt verkleidet
Nein
Norm
DIN
Rohraußendurchmesser alle Anschlüsse
0 mm
Bedienung
Schneckenkasten
Material Klappenblatt
rostfreier Stahl
Material primäre Spindeldichtung
EPDM
Oberfläche
lackiert
Bedienhöhe
349 mm
Genehmigt von der NCP
Nein
Druckstufe Artikel
PN 16
Max. Druckunterschied bei 20 °C
10 bar
Dichtung
EPDM
Material Spindel
rostfreier Stahl
FM-Prüfung
Nein
Klappenentwurf
zentrisch
Materialqualität Spindel
sonstige
Fütterung Gehäuse
Nicht austauchbar
UL-Prüfung
Nein
ULC-Farbe
Nein
KIWA-Prüfsiegel
Nein
LPCB-Prüfung
Nein
Min. Mediumtemperatur (Dauerbetrieb)
-10 °C
Zeta-Wert
21
Gaszulassung QA
Ja
Länge Anschluss 1
0 mm
Länge Anschluss 2
0 mm
Ventilwinkel
180 °
Feuersicher
Nein
Max. Druckunterschied als Endventil
10 bar
Länge Bedienungselement
147 mm
Durchmesser Handrad
125 mm
