ARI Flanschen-Rückschl.CHECKO-V-10003 DN80,PN6,EN-JL1040 loser Kegel+Feder
Artikelnummer
99900497553
Werksnummer
1000300801
Bestell-Code
ARI1000300801
Zolltarifnummer
84813099
ARI Flanschen-Rückschlagventil CHECKO-V 10003 DN80 PN6 EN-JL1040 Kegelausführung: loser Kegel plus Feder
Beschreibung

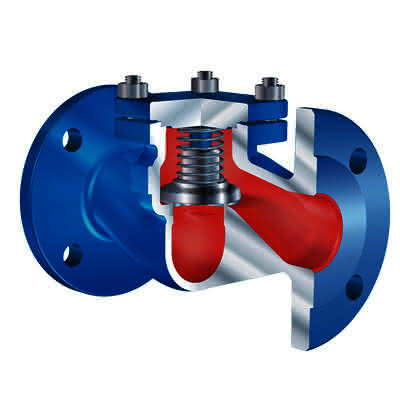

Metallisch dichtendes Rückschlagventil
in Geradsitz-Durchgangsform
mit Flanschen gem. EN 558, FTF-1,
Gehäuse aus Gusseisen EN-JL1040
(Kurzbezeichnung: EN-GJL-250, eh. GG-25)
mit Grundanstrich
von -10 Grad C bis + 300 Grad C.
Kegel und Sitz massiv aus Niro,
Rückstellfeder aus 1.4310,
präzise Kegelführung,
TA-Luft (DIN EN 15848), TÜV-Prüf-Nr.
922-9204866, CE-Zertifizierung nach
Druckgeräterichtlinie,
Ansprechdruck 0,1 bar.
Nenndruck: PN 6
Nennweite: DN80
Gewicht: 18,6 kg
Preisgruppe: G41
Artikelnummer: ---
in Geradsitz-Durchgangsform
mit Flanschen gem. EN 558, FTF-1,
Gehäuse aus Gusseisen EN-JL1040
(Kurzbezeichnung: EN-GJL-250, eh. GG-25)
mit Grundanstrich
von -10 Grad C bis + 300 Grad C.
Kegel und Sitz massiv aus Niro,
Rückstellfeder aus 1.4310,
präzise Kegelführung,
TA-Luft (DIN EN 15848), TÜV-Prüf-Nr.
922-9204866, CE-Zertifizierung nach
Druckgeräterichtlinie,
Ansprechdruck 0,1 bar.
Nenndruck: PN 6
Nennweite: DN80
Gewicht: 18,6 kg
Preisgruppe: G41
Artikelnummer: ---
Spezifikationen
Schutzklasse
sonstige
Werkstoff des Gehäuses
Gusseisen
Ausführung
gerade
Werkstoffgüte
Gusseisen GG 25 (GJL-250)
Nenninnendurchmesser
DN 80
Anschlüsse
Flansch
Norm
DIN
Rohraußendurchmesser alle Anschlüsse
0 mm
Oberfläche
sonstige
Ventilform
sonstige
Höhe
130 mm
Genehmigt von der NCP
Nein
Geräuscharm
Nein
Druckstufe Artikel
PN 6
Mit Schließfeder
Ja
Mit Gegengewicht
Nein
Dichtung
sonstige
FM-Prüfung
Nein
UL-Prüfung
Nein
Max. Arbeitsdruck bei 20 °C
6 bar
Max. Mediumtemperatur (Dauerbetrieb)
300 °C
ULC-Farbe
Nein
KIWA-Prüfsiegel
Nein
LPCB-Prüfung
Nein
Min. Mediumtemperatur (Dauerbetrieb)
-10 °C
Zeta-Wert
5,5
Länge Anschluss 1
310 mm
Winkel der Rückschlagklappe
90 °
Arbeitslänge Anschluss 1
0 mm
Druckstufe Flansch
PN 6
Länge Anschluss 2
0 mm
Arbeitslänge Anschluss 2
0 mm
