ARI Flanschen-CHECKO-V 22003 DN65,PN16,EN-JS1049 loser Kegel+Feder
Artikelnummer
99901645194
Werksnummer
2200300651
Bestell-Code
ARI2200300651
Montagezeit (Bürgerle)
1 Std 5 Min
Zolltarifnummer
84813099
ARI Flanschen-CHECKO-V 22003 DN65 PN16 EN-JS1049 Kegelausführung: loser Kegel plus Feder
Beschreibung

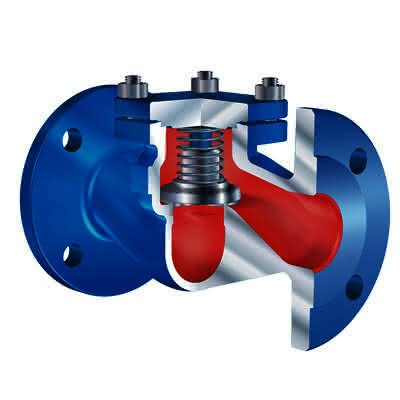

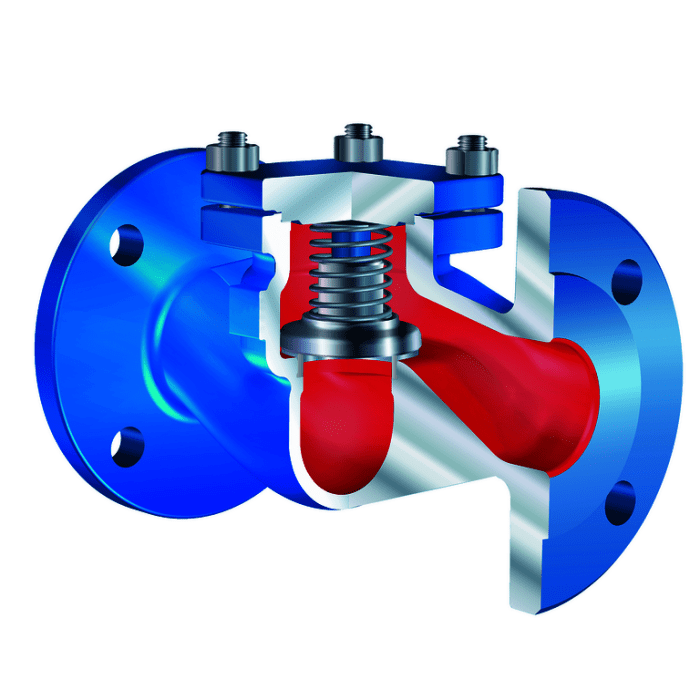

Metallisch dichtendes Rückschlagventil
in Geradsitz-Durchgangsform
mit Flanschen gem. EN 558, FTF-1,
Gehäuse aus Gusseisen EN-JS 1049
(Kurzbezeichnung: EN-GJS-400-18,
eh. GGG-40.3) mit Grundanstrich
von -10 Grad C bis + 350 Grad C.
Kegel und Sitz massiv aus Niro,
Rückstellfeder aus 1.4310,
präzise Kegelführung,
TA-Luft (DIN EN 15848), TRB 801Nr. 45,
TA-Luft TÜV-Prüf-Nr.922-9204866,
CE-Zertifizierung nach Druckgerätericht-
linie 97/23/EG
Ansprechdruck 0,1 bar.
Nenndruck: PN 6
Nennweite: DN65
Gewicht: 16 kg
Preisgruppe: G42
Artikelnummer: ---
in Geradsitz-Durchgangsform
mit Flanschen gem. EN 558, FTF-1,
Gehäuse aus Gusseisen EN-JS 1049
(Kurzbezeichnung: EN-GJS-400-18,
eh. GGG-40.3) mit Grundanstrich
von -10 Grad C bis + 350 Grad C.
Kegel und Sitz massiv aus Niro,
Rückstellfeder aus 1.4310,
präzise Kegelführung,
TA-Luft (DIN EN 15848), TRB 801Nr. 45,
TA-Luft TÜV-Prüf-Nr.922-9204866,
CE-Zertifizierung nach Druckgerätericht-
linie 97/23/EG
Ansprechdruck 0,1 bar.
Nenndruck: PN 6
Nennweite: DN65
Gewicht: 16 kg
Preisgruppe: G42
Artikelnummer: ---
Spezifikationen
Schutzklasse
sonstige
Werkstoff des Gehäuses
Gusseisen
Werkstoffgüte
Gusseisen GGG 40.3 (GJS-400-18)
Anschlüsse
Flansch
Norm
DIN
Rohraußendurchmesser alle Anschlüsse
0 mm
Oberfläche
sonstige
Ausführung
gerade
Ventilform
sonstige
Genehmigt von der NCP
Nein
Geräuscharm
Nein
Druckstufe Artikel
PN 16
Mit Schließfeder
Ja
Mit Gegengewicht
Nein
Dichtung
sonstige
FM-Prüfung
Nein
UL-Prüfung
Nein
ULC-Farbe
Nein
KIWA-Prüfsiegel
Nein
LPCB-Prüfung
Nein
Min. Mediumtemperatur (Dauerbetrieb)
-10 °C
Zeta-Wert
47
Länge Anschluss 1
290 mm
Winkel der Rückschlagklappe
90 °
Länge Anschluss 2
0 mm
