ARI Flanschen-CHECKO-V. 12003 DN20 PN16,EN-JL1040 loser Kegel+Feder
Artikelnummer
99900497506
Werksnummer
1200300201
Bestell-Code
ARI1200300201
Montagezeit (Bürgerle)
32 Min
Zolltarifnummer
84813099

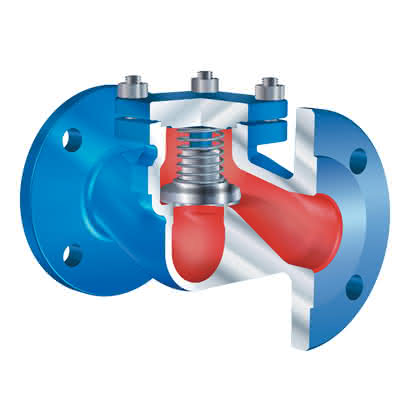

ARI Flanschen-CHECKO-V 12003 DN20 PN16 EN-JL1040 Kegelausführung: loser Kegel plus Feder
Beschreibung
Metallisch dichtendes Rückschlagventil
in Geradsitz-Durchgangsform
mit Flanschen gem. EN 558, FTF-1,
Gehäuse aus Gusseisen EN-JL1040
(Kurzbezeichnung: EN-GJL-250, eh. GG-25)
mit Grundanstrich
von -10 Grad C bis + 300 Grad C.
Kegel und Sitz massiv aus Niro,
Rückstellfeder aus 1.4310,
präzise Kegelführung,
TA-Luft (DIN EN 15848), TÜV-Prüf-Nr.
922-9204866, CE-Zertifizierung nach
Druckgeräterichtlinie,
Ansprechdruck 0,1 bar.
Nenndruck: PN 16
Nennweite: DN20
Gewicht: 3 kg
Preisgruppe: G41
Artikelnummer: ---
in Geradsitz-Durchgangsform
mit Flanschen gem. EN 558, FTF-1,
Gehäuse aus Gusseisen EN-JL1040
(Kurzbezeichnung: EN-GJL-250, eh. GG-25)
mit Grundanstrich
von -10 Grad C bis + 300 Grad C.
Kegel und Sitz massiv aus Niro,
Rückstellfeder aus 1.4310,
präzise Kegelführung,
TA-Luft (DIN EN 15848), TÜV-Prüf-Nr.
922-9204866, CE-Zertifizierung nach
Druckgeräterichtlinie,
Ansprechdruck 0,1 bar.
Nenndruck: PN 16
Nennweite: DN20
Gewicht: 3 kg
Preisgruppe: G41
Artikelnummer: ---
Spezifikationen
Schutzklasse
sonstige
Werkstoff des Gehäuses
Gusseisen
Werkstoffgüte
Gusseisen GG 25 (GJL-250)
Nenninnendurchmesser
DN 20
Anschlüsse
Flansch
Norm
DIN
Rohraußendurchmesser alle Anschlüsse
0 mm
Oberfläche
sonstige
Ausführung
gerade
Ventilform
sonstige
Genehmigt von der NCP
Nein
Geräuscharm
Nein
Druckstufe Artikel
PN 16
Mit Schließfeder
Ja
Mit Gegengewicht
Nein
Dichtung
sonstige
Höhe
70 mm
FM-Prüfung
Nein
UL-Prüfung
Nein
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Mediumtemperatur (Dauerbetrieb)
300 °C
ULC-Farbe
Nein
KIWA-Prüfsiegel
Nein
LPCB-Prüfung
Nein
Min. Mediumtemperatur (Dauerbetrieb)
-10 °C
Zeta-Wert
4,2
Länge Anschluss 1
150 mm
Winkel der Rückschlagklappe
90 °
Arbeitslänge Anschluss 1
0 mm
Druckstufe Flansch
PN 16
Länge Anschluss 2
0 mm
Arbeitslänge Anschluss 2
0 mm
