ARI Flanschen-Absperrv. FABA-Plus 55046 DN25,PN40,1.4408, Kantensitzkegel
Artikelnummer
99901644991
Werksnummer
550460025011
Bestell-Code
ARI550460025011
Montagezeit (Bürgerle)
36 Min
Zolltarifnummer
84818079

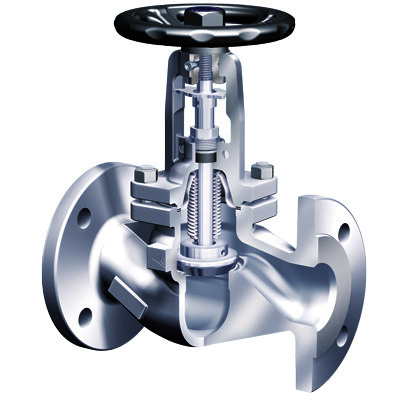

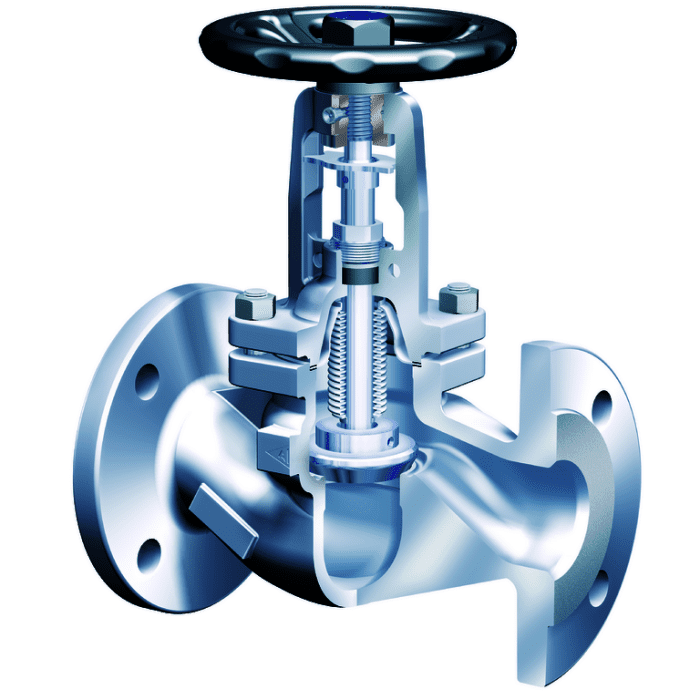

ARI Flanschen-Absperrventil FABA-Plus 55046 DN25 PN40 1.4408 Kegelausführung: Kantensitzkegel
Beschreibung
Wartungsfreies metallisch dichtendes
Absperrventil mit Faltenbalg
in Durchgangsform mit
Flanschen gem. EN 558, FTF-1,
Gehäuse aus Edelstahl 1.4408, doppel-
wandiger Edelst.-Faltenbalg aus 1.4571,
Innenteile 1.4571, Feingewindespindel
mit außenliegendem und gerolltem
Gewinde, flacher Trichterschmiernippel,
versenkte Feststellvorrichtung,
wärmeableitender für Anbauteile
optimierter Bügeldeckel,
Sicherheitsstopfbuchse,
lösbare Verdrehsicherung mit
Anzeigevorrichtung,
nichtsteigendes metallisches Handrad
mit Kataphoresebeschichtung,
Endschalter im Betrieb nachrüstbar,
voll isolierbar gemäß
Gebäudeenergiegesetz GEG,
TA-Luft TÜV-Prüf-Nr.973-10183778,
CE-Zertifizierung nach Druckgerätericht-
linie (ab DN 32).
Nenndruck: PN 40
Nennweite: DN25
Kegelausf.: Kantensitz (Drosselfkt.)
max. Temp.: -10 bis +400 Grad C
Gewicht: 6,3 kg
Preisgruppe: I32
Artikelnummer: ---
Absperrventil mit Faltenbalg
in Durchgangsform mit
Flanschen gem. EN 558, FTF-1,
Gehäuse aus Edelstahl 1.4408, doppel-
wandiger Edelst.-Faltenbalg aus 1.4571,
Innenteile 1.4571, Feingewindespindel
mit außenliegendem und gerolltem
Gewinde, flacher Trichterschmiernippel,
versenkte Feststellvorrichtung,
wärmeableitender für Anbauteile
optimierter Bügeldeckel,
Sicherheitsstopfbuchse,
lösbare Verdrehsicherung mit
Anzeigevorrichtung,
nichtsteigendes metallisches Handrad
mit Kataphoresebeschichtung,
Endschalter im Betrieb nachrüstbar,
voll isolierbar gemäß
Gebäudeenergiegesetz GEG,
TA-Luft TÜV-Prüf-Nr.973-10183778,
CE-Zertifizierung nach Druckgerätericht-
linie (ab DN 32).
Nenndruck: PN 40
Nennweite: DN25
Kegelausf.: Kantensitz (Drosselfkt.)
max. Temp.: -10 bis +400 Grad C
Gewicht: 6,3 kg
Preisgruppe: I32
Artikelnummer: ---
Spezifikationen
Nenninnendurchmesser
0 mm
Werkstoff des Gehäuses
Gusseisen
Winkel der Spindel
90 °
Geeignet für Gase
Ja
Nenninnendurchmesser
DN 25
Druckstufe Flansch
PN 40
Rohraußendurchmesser alle Anschlüsse
0 mm
Anschluss 1
Flansch
Bedienung
Handrad
Material primäre Spindeldichtung
Graphit
Mit Kupplungsanschluss 1
Nein
Anschluss 2
Flansch
Mit Kupplungsanschluss 2
Nein
Max. Mediumtemperatur (Dauerbetrieb)
400 °C
Selbstverschließend
Nein
Genehmigt von der NCP
Nein
KIWA-Prüfsiegel
Nein
Druckstufe Artikel
PN 40
Gaszulassung QA
Nein
Spindel und/oder Handrad ansteigend
Nein
Max. Druckunterschied bei 20 °C
40 bar
Dichtung
sonstige
Rechtwinklige Ausführung
Nein
Von innen gefüttert
sonstige
FM-Prüfung
Nein
Mit Rückstromsicherung
Ja
Geeignet für Dampf
Ja
UL-Prüfung
Nein
ULC-Farbe
Nein
LPCB-Prüfung
Nein
Min. Mediumtemperatur (Dauerbetrieb)
-10 °C
Zeta-Wert
4,3
Länge Anschluss 1
160 mm
Arbeitslänge Anschluss 1
0 mm
Freistrom
Nein
Länge Anschluss 2
0 mm
Mit Standanzeiger
Ja
Arbeitslänge Anschluss 2
0 mm
Federschließend (NC)
Nein
Kopfstücktyp
sonstige
Ventilwinkel
180 °
Federöffnend (NO)
Nein
Länge Handgriff/Durchmesser Handrad
125 mm
Anschluß Bedienung
nicht zutreffend
Nennbaugröße
DIN
Höhe Handgriff/ Handrad
210 mm
Klappenbedienung
sonstige
Geeignet für Flüssigkeiten
Ja
Ausführung des Ventils
Fester Ventil
Mit Entleerventil
Nein
Balgventil
Ja
Werkstoffgüte
Edelstahl 316 (1.4408)
Oberfläche
sonstige
