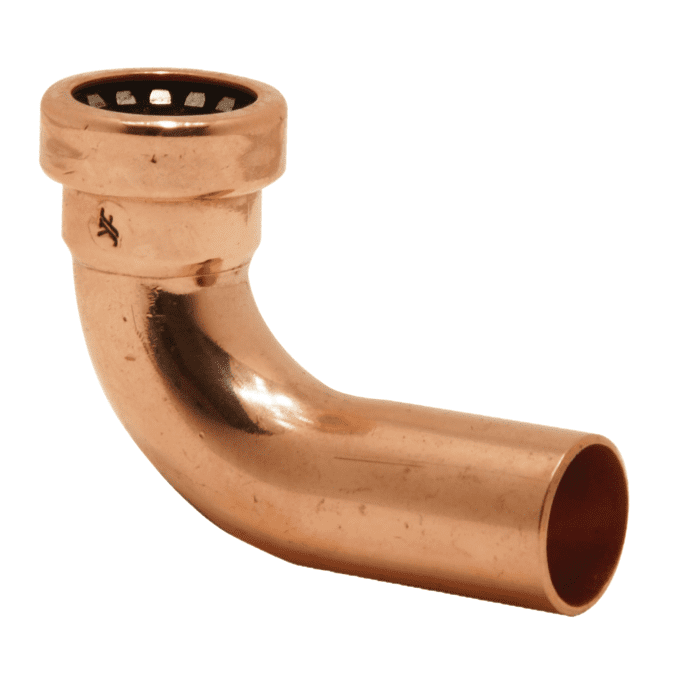

AIPS VSH Tectite Sprint Bogen d18 I/A 90Gr Cu EPDM
Artikelnummer
99901829894
Werksnummer
4758227
Bestell-Code
SF4758227
Modell
TT12S
Montagezeit (Bürgerle)
4 Min
Zolltarifnummer
74122000
AIPS VSH Tectite Sprint Bogen 18 i/a 90 Grad Kupfer EPDM O-Ring
Beschreibung
VSH Tectite Kupfer unlösbare Steckfittings aus Kupfer, Werkstoff-Nr. CW024A nach DIN EN 1254 und DIN EN 12449 oder DR-Messing, Werkstoff-Nr. CW626 nach DIN EN 12164. Geprüft nach DVGW-Arbeitsblatt W 534, DVGW-Zulassungsnummer für Trinkwasserinstallationen: DW-8501BQ0271. Mit werkseitig eingelegtem EPDM O-Ring. Dimension 12 bis 54mm. Zur Verbindung von Kupferrohren nach DIN EN 1057 und DVGW-Arbeitsblatt GW 392 Dauerhaft dichte Steckverbindung, Unterputz einsetzbar. Temperaturbeständigkeit -20 bis 114 Grad, Druckbeständigkeit 16bar bei 30 Grad. Anwendungsgebiete: Trinkwasserinstallation nach EN 806 und DIN 1988, Brauch- und Regenwasserinstallation, Heizungsinstallation nach DIN EN 12828, geschlossene Kühlkreisläufe, Druckluftinstallation nach DIN ISO 8573-1.
VSH Tectite Sprint TT12S ist ein Bogen mit einem Steckanschluss und einem Rohrende. Durch den Einsatz von VSH Tectite verwenden Sie eine erstklassige Steckverbindung mit einzigartiger Technologie. VSH Tectite bietet eine Rohrleitung, die für häusliche und leicht gewerbliche Anwendungen geeignet ist.
schnelle Installation
Elektrisch leitend
keine Arbeiten mit offener Flamme
ausgestattet mit allen relevanten Zulassungen
schnelle Installation
Elektrisch leitend
keine Arbeiten mit offener Flamme
ausgestattet mit allen relevanten Zulassungen
Zuerst längt man das Rohr im rechten Winkel ab und entgratet es Innen und Außen. Anschließend wird die Einstecktiefe auf dem Rohr markiert. Nun dreht man das Rohrende in den Fitting, bis der Gegendruck der Haltekralle zu spüren ist. Durch leichte Drehbewegungen überwinden Sie den Widerstand der Haltekralle, bis das Ende des Rohres mit einem deutlichen Klick-Geräusch auf den Anschlag trifft. Anschließend ziehen Sie kurz, um den sicheren Sitz des Fittings zu überprüfen.
Spezifikationen
Werkstoff Anschluss 1
Kupfer
Material Abdichtung
EPDM
Nenninnendurchmesser Anschluss 1
DN 15
Werkstoffgüte Anschluss 1
Cu-DHP (CW024A)
Oberflächenschutzanschluss 1
unbehandelt
Rohraußendurchmesser Anschluss 1
18 mm
Behandlung Oberfläche 1
unbehandelt
Form
Bogen
Exzentrisch
Nein
Rohraußendurchmesser Anschluss 2
18 mm
Werkstoff Anschluss 2
Kupfer
Anschluss 1
Einsteck
Übergehend
Nein
Anschluss 2
Lötende
Ausführung
1-teilig
Nenninnendurchmesser Anschluss 2
DN 15
Oberflächenschutzanschluss 2
unbehandelt
Behandlung Oberfläche 2
unbehandelt
Mit Stoßnocken
Ja
Systemgebunden
Nein
Winkel des Bogens
90 °
Wanddicke Anschluss 1
0,8 mm
Länge
63 mm
FM-Prüfung
Nein
UL-Prüfung
Nein
Max. Arbeitsdruck bei 20 °C
20 bar
ULC-Farbe
Nein
LPCB-Prüfung
Nein
Länge Anschluss 1
38 mm
Arbeitslänge Anschluss 1
21 mm
Länge Anschluss 2
50 mm
Arbeitslänge Anschluss 2
33 mm
Zugfest
Ja
Mit Entlüfter
Nein
Mit Entleerventil
Nein
Mit Dichtungsmaterial
Nein
Verschlossen
Nein
Modeltyp
TT12S
Serie
Tectite Sprint
