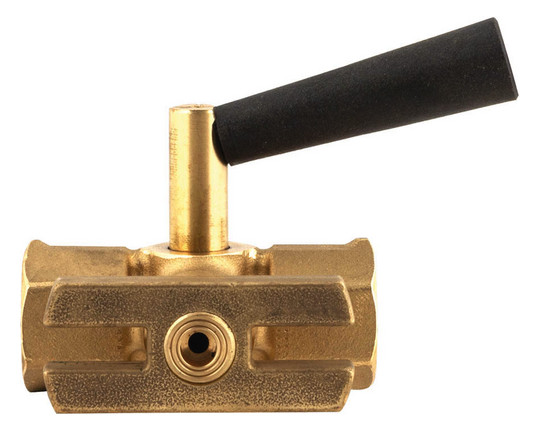

AFRISO Manometer-Absperrhahn G1/2 MxM, Messing, PN16 PF
Artikelnummer
99902150543
Werksnummer
63005
Bestell-Code
AF63005
Zolltarifnummer
84818081
AFRISO Manometer-Absperrhahn G1/2 Muffe x Muffe, Messing, PN16, Prüfflansch 60 x 25 x 10
Beschreibung
AFRISO Manometer-Absperrhahn
Muffe x Muffe
Mit Prüfflansch 60 x 25 x 10.
Als Absperrorgan zwischen Messleitung
und Druckmessgerät. Mit Prüfanschluss
ist der gleichzeitige Anschluss von
Druckmessgeräten und Prüfgeräten an
der Messleitung möglich.
Anschluss: Muffe x Muffe
G1/2
Nenndruck: PN16
Werkstoff: Messing
Temperatur-
einsatzbereich
Medium: -10/+50C
Fabrikat: AFRISO
Artikel-Nr.: ---
Muffe x Muffe
Mit Prüfflansch 60 x 25 x 10.
Als Absperrorgan zwischen Messleitung
und Druckmessgerät. Mit Prüfanschluss
ist der gleichzeitige Anschluss von
Druckmessgeräten und Prüfgeräten an
der Messleitung möglich.
Anschluss: Muffe x Muffe
G1/2
Nenndruck: PN16
Werkstoff: Messing
Temperatur-
einsatzbereich
Medium: -10/+50C
Fabrikat: AFRISO
Artikel-Nr.: ---
Keine besonderen Verarbeitungshinweise oder Spezialwerkzeuge erforderlich.
Spezifikationen
Schraubbefestigung
70
Werkstoff des Gehäuses
Messing
Mit Spannschloß und Lötrörchen Anschluss 1
Nein
Druckstufe Flansch
PN 16
Höhe
57 mm
Anschluss 1
Innengewinde Gas zylindrisch (BSPP)
Mit Überwurfgewinde Anschluss 2
Nein
Anschluss 2
Innengewinde Gas zylindrisch (BSPP)
Bedienung
Hebel
Max. Mediumtemperatur (Dauerbetrieb)
50 °C
Druckstufe Artikel
PN 16
Länge Anschluss 1
19 mm
Arbeitslänge Anschluss 1
15 mm
Länge Anschluss 2
19 mm
Arbeitslänge Anschluss 2
15 mm
Länge Handgriff/Durchmesser Handrad
64 mm
