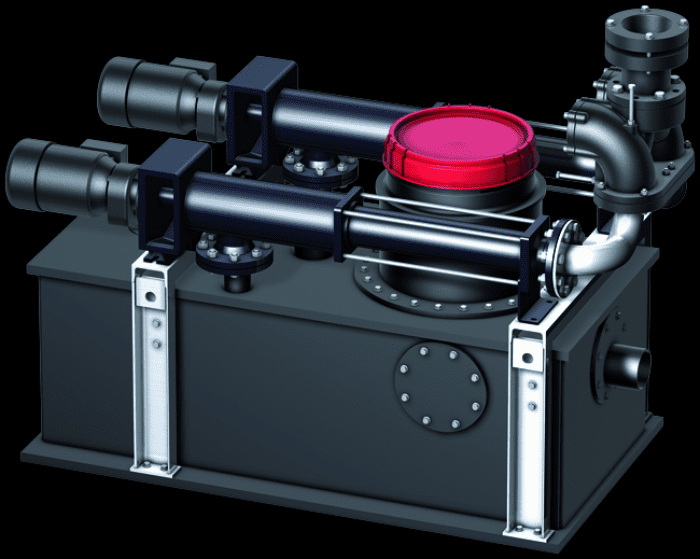

ACO Vorbehälteranlage duo NS7 Beh. aus PE, DN150, 11m3/h

ACO Abwasserhebeanlage Duo NS 7 zur Förderung von
fäkalienfreiem Abwasser (vorzugsweise fetthaltig) mit
minimalstem Energieeintrag durch Verwendung von 2
Exzenterschneckenpumpen,
zum Einbau in Räumen, freistehend,
Sammelbehälter aus Polyethylen (Werkstoff PE-HD),
Abmessungen: 1745x820x1330mm (LxBxH),
Nutzvolumen mind. 170 l, Hzul = 355 mm

Kompakte Liefereinheit / Kenndaten:
- Sammelbehälter mit wählbarer Zulauf-Spitzende (DN 150),
Lüftungsanschlussstutzen DN 100, Wartungsöffnung LW 350 mm
mit Schraubdeckel geruchdicht verschlossen, Siebeinsatz nach
Zulauf angeordnet, Befestigungsmaterial, Pumpen auf Behälter
aufgesetzt
- 2 Exzenterschneckenpumpen / Volumenstrom: 11,0 m3/h,
Parallelbetrieb: 22,0 m3/h, Motornennleistung: 1,5 kW je
Pumpe, INenn=3,34A,
- Temperaturüberwachung des Antriebsmotors sowie des Stators
- Zusammenführung der Druckleitung durch Spezial-
Rückflussverhinderer mit Kugel im Gehäuse, als Hosenrohr
ausgebildet, (mit integrierter Anlüft- und Festsetzschraube)
- Spezialbefestigungsstück DN 100 zum elastischen Anschluss
der Druckleitung von d 108 - 114,3 mm Rohraußendurchmesser
(wahlweise d 88 - 90 mm als Zubehör: Rundschnurring
0159.37.97)
- Lufteinperlung über Kleinstkompressor (inkl.
Montagematerial)
- Staurohr mit Steuerleitungen für pneumatischen
Niveauschaltung
- dauerhafte Mischtemperatur: 40GradC
- max. Mischtemperatur kurzzeitig: 60GradC

Schaltkasten / Kenndaten:
- Schutzart IP 54
- Steckerfertig, mit 1,5 m Kabel und CEE- Stecker (16 A) mit
integr. Phasenwender
- Gehäuse aus Kunststoff zur Wandmontage, Maße 290 x 380 x
150 mm (BxHxT)
- potentialfreie Sammelstör- und Betriebsmeldung
- netzunabhängiger Alarm und Akku (85dBA, 5-6h)
- numerisches Display mit Zustandsanzeige und -
Digitalpotenziometer (Drehknopf)
- Digitalpotenziometer für die Einstellung von Pumpe 1 und 2
EIN und AUS, Einschaltverzögerung nach Stromausfall,
Hochwasseralarm, Motorstrombegrenzung, Zwangsumschaltung und
Zwangseinschaltung der Pumpen
- Füllstandsmessung und Sensorüberwachung
- Drehfeldkontrolle
- H-0-A Taster
- Anzeige Serviceintervalle
- Betriebsstundenzähler und Anzeige der Einschaltimpulse
- Amperemeter
- einfacher Fehlerspeicher (letzter Fehler)
- automatische Umschaltung bei Pumpenstörung
- Steuerung voreingestellt und mehrsprachig
- Mit 230V- Anschluss für Stromversorgung Lufteinperlung

System ACO Passavant

Elektroanschluss: 400 V / 50 Hz / 16 A
und 230V / 50 Hz
Zulauf - Spitzende DN 150
Gewicht: 410 kg

kein Verwendungshinweis nötig
