ACO Parkdeckablauf Passavant DN70/90Grad/M125/Guss
Artikelnummer
99903164615
Werksnummer
5932.10.02
Bestell-Code
PV59321002
Zolltarifnummer
73251000

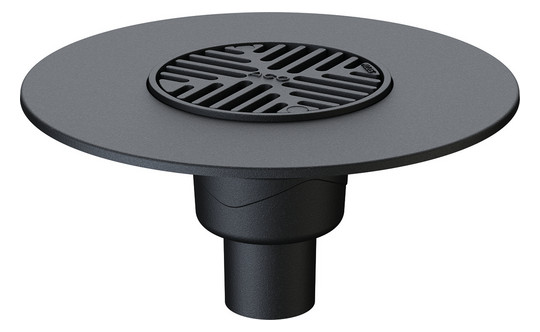

ACO Parkdeckablauf Passavant DN70/90Grad/M125/Guss mit Anschlussrand / D200mm Rahmen und Rost verschraubt
Beschreibung
ACO Parkdeckablauf Passavant DN 70,
mit Anschlussrand, DM200mm (Aufsatzrahmen)
aus Gusseisen mit Anstrich
Flanschbreite: 100mm nach DIN 18532
Stutzenneigung 90Gr. (vertikal)
geprüft nach DIN EN 1253-2
Baustoffklasse A1, nicht brennbar
mit Aufsatzrahmen und Rost verschraubt, Schlitzweite 10 mm
und Bauzeitschutzdeckel,
Höhenverstellung in 5mm Schritten, Hmin/Hmax: 205-220mm
Eimer aus Edelstahl,
Belastungsklasse M 125,
Gewicht: 11,7 kg
Ablaufleistung: 8,1 l/s(35mm), 3,6 l/s (20mm)
Aussparungsmaße: 380 x 230 mm
mit Anschlussrand, DM200mm (Aufsatzrahmen)
aus Gusseisen mit Anstrich
Flanschbreite: 100mm nach DIN 18532
Stutzenneigung 90Gr. (vertikal)
geprüft nach DIN EN 1253-2
Baustoffklasse A1, nicht brennbar
mit Aufsatzrahmen und Rost verschraubt, Schlitzweite 10 mm
und Bauzeitschutzdeckel,
Höhenverstellung in 5mm Schritten, Hmin/Hmax: 205-220mm
Eimer aus Edelstahl,
Belastungsklasse M 125,
Gewicht: 11,7 kg
Ablaufleistung: 8,1 l/s(35mm), 3,6 l/s (20mm)
Aussparungsmaße: 380 x 230 mm
kein Verwendungshinweis nötig
Spezifikationen
Breite gesamt
415 mm
Material Bodenabfluss
Gusseisen
Materialqualität Bodenablauf
sonstige
Nenninnendurchmesser
DN 70
Gesamtlänge
415 mm
Ablaufleistung
36 l/s
Richtung Auslass
vertikal
Gesamthöhe
206 mm
