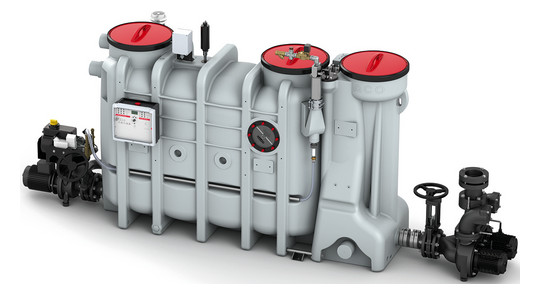

ACO Fettabschd LipuSmart-P-OAP NS 7 Dirabsg.+HD-Rg.ov.rechts

ACO LipuSmart-P-OAP NS 7 Fettabscheider mit integrierter
Hebeanlage zur freien Aufstellung bestehend aus:

Fettabscheider LipuJet-P-OAP NS 7 nach DIN EN1825 und DIN
4040-100

- aus Polyethylen PE-HD
- Zu- und Ablauf DM 160 mm
- zwei Abdeckungen DM 450 mm mit Spannverschlüssen
geruchsdicht verschlossen
- Entsorgungsanschluss DM 75 mm mit Storz-B-Kupplung R 2 1/2"
- Schauglas mit Wischer zur Sichtkontrolle
- automatische betriebene Hochdruckpumpe und 360Gr.
rotierender Hochdrucksprühkopf 150 bar zum Zerkleinern und
Mischen des Behälterinhalts und zum Reinigen der
Behälterwände
- automatisch betriebene Fülleinheit aus Rotguss, bestehend
aus Freistromventil, Druckminderer mit Schmutzfänger und
Magnetventil, DVGW zertifiziert/KIWA zugelassen zum Betrieb
der Hochdruckpumpe und zum Wiederbefüllen des
Fettabscheiders
- automatisch betriebene Entsorgungspumpe für Förderhöhen
bis ca. 12 Meter, Leistung: 3 kW
- ein Lüftungsanschluss DN 100 am Sammelbehälter für die
gemeinsame Entlüftung von Abscheider und Hebeanlage
(optional separater Lüftungsanschluss für Hebeanlage DN 70
als Zubehör)

Integrierte Probenahmemöglichkeit nach DIN 4040-100 und
Hebeanlage nach DIN EN 12050-2

- Sammelbehälter aus Polyethylen PE-LLD
- geruchdichte Wartungsöffnung DM 450 mm mit Spannverschluss

Hebeanlage nach DIN EN 12050-2
Sammelbehälter aus Polyethylen PE-LLD direkt an
Fettabscheider montiert, Gesamtvolumen: 400 l und
Nutzvolumen: 235 l

Ausbildung Druckleitung
- Spezial- Rückflussverhinderer mit Kugel im Gehäuse, als
Hosenrohr ausgebildet (mit integrierter Anlüft- und
Festsetzschraube)
- Spezialbefestigungsstück DN 100 zum elastischen Anschluss
der Druckleitung von DM 108-114,3 mm Rohraußendurchmesser
(wahlweise DM 88-90 mm als Zubehör: Rundschnurring)
- Anschlussflansch für Absperrschieber DN 80 PN 16 (Zubehör)

2 x Pumpenaggregat
- Nennleistung: P2=4,0 kW
- Drehstrommotor 400 V, 50 Hz, 2900 U/min
- Schutzart IP 68
- horizontale Aufstellung gewährleistet verstopfungsfreien
Betrieb
- verstopfungsfreies Freistromlaufrad, freier Kugeldurchgang
60 mm
- variable Aufstell-/ Anschlussmöglichkeiten am Behälter vor
Ort
- Optional: Zulaufschieber zwischen Behälter und
Pumpentechnik (Zubehör)

- Pneumatische Niveauschaltung mit Lufteinperlung für
höchste Betriebssicherheit der Hebeanlage

ACO Touch Control Steuerung
zur Installation in frostgeschützten Räumen
Zur Ansteuerung von Fettabscheider und Hebeanlage/
Pumpstation konzipiert
10,1" Touch-Display, Modbus-fähig,
intuitive Bedienung über ACO-User Interface,
integrierter Lautsprecher,
Mediaplayer,
integrierte APP zur Darstellung von PDF-Dokumenten,
Füllstandsmessung via Drucksensor,
effizientes Entsorgungsprogramm
über definierte Pegelstände,
integriertes Dashboard (Einschalthäufigkeiten,
Betriebsstundenzähler, Pegelstände etc.),
Verbindung mit Temperaturfühler, Leckagesensor
und/oder ACO Fettschichtdickenmessung möglich,
Steuerung voreingestellt
(typbezogene Werkeinstellung abrufbar),
Schutzart IP54,
Steckerfertig, mit 5m Kabel und
CEE-Stecker (32A) mit integr. Phasenwender,

Hinweis: Externe Dashboardanbindung möglich,
um zusätzliche Anlagenparameter und Zustände über
einen Web-Browser anzeigen zu lassen
(kostenpflichtig).
Voraussetzung: Wi-Fi/LAN bauseits vorhanden,
integriertes GSM-Modul als Zubehör erhältlich.

Bedienungsseite: rechts
Leergewicht: 458 kg Betriebsgewicht: 2058 kg

(Preisgleiche Ausführung als Bedienseite links: 3557.86.32)
